Ромбическая антенна, разновидность бегущей волны антенны; выполняется в виде рамки из проводов, имеющей форму ромба. Предложена американским инженером Брюсом в 1931. Р. а. применяют в качестве передающей или приёмной антенны, преимущественно для радиосвязи и радиовещания на декаметровых (коротких) волнах. Обычно её подвешивают в горизонтальном положении на высоте 15—40 м (рис., а). Длина каждой стороны ромба равна 50—160 м. К проводам ромба у одного из его острых углов подключают радиопередатчик (радиоприёмник), а у другого острого угла, направленного в сторону корреспондента, — резистор, сопротивление которого близко к волновому сопротивлению Р. а. (600—700 см). Благодаря этому в антенне устанавливается режим бегущей волны. Максимальная интенсивность излучения (приёма) наблюдается под некоторым углом к горизонту (углом места). У Р. а., предназначенных для линий связи большой протяжённости (2500—3000 км и более), острый угол ромба равен 30—50°, а угол места направления максимального излучения (приёма) изменяется в пределах рабочего диапазона волн от 5 до 20°. Минимальная длина волны рабочего диапазона l_мин обычно выбирается равной ~ (0,1—0,18) l, максимальная l_макс» (2—4)l_мин. Коэффициент направленного действия Р. а. достигает 160—200, коэффициент усиления (по отношению к коэффициенту усиления полуволнового вибратора в свободном пространстве) составляет 25—80.

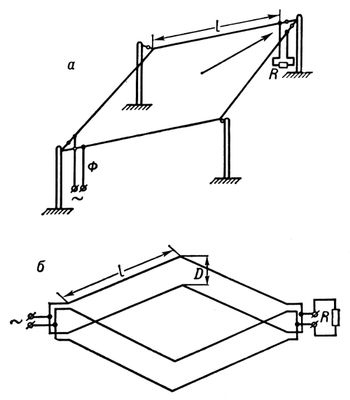

Ромбическая антенна: а — одиночная; б —двойная (вид сверху); 1 — сторона ромба; Ф — фидер, соединяющий антенну с передатчиком или приёмником; R — резистор; D — смещение ромбов. Стрелкой показано направление максимальной интенсивности излучения.

  Существенные недостатки Р. а. — поглощение значительной части (20—40%) поступающей в антенну мощности резистором и рассеяние значительной части (до 50%) излучаемой мощности в боковых лепестках диаграммы направленности. Эти потери мощности можно уменьшить, если применить предложенную советским учёным Г. З. Айзенбергом двойную Р. а. (рис., б), состоящую из двух ромбов, смещенных в горизонтальной плоскости друг относительно друга на (0,17—0,25) l, и стороны ромба выполнить из двух или более параллельных проводов. Коэффициент усиления двойной Р. а. в 1,5—2 раза больше, чем коэффициент усиления одиночной Р. а.



  Лит. см. при ст. Антенна.

  Г. К. Галимов.
