Полуволновой вибратор, полуволновый вибратор, излучатель электромагнитных волн в виде прямолинейного отрезка проводника электрического тока или щели, например в металлической стенке радиоволновода, длиной, равной приблизительно половине длины рабочей волны. Применяется в качестве простой антенны для радиосвязи, приёмной телевизионной антенны (рис.) и т.д. или в качестве излучающего элемента в антенных решётках связных и радиолокационных станций и т.д. В разрыв в середине Полуволновой вибратор включают симметричный фидер либо несимметричный фидер с симметрирующим устройством, соединяющий Полуволновой вибратор с радиопередатчиком или радиоприёмником. Характеристика направленности Полуволновой вибратор в плоскости, перпендикулярной его оси, — окружность, а в плоскости, проходящей через ось, — симметричная восьмёрка. Коэффициент направленного действия Полуволновой вибратор 1,64; сопротивление излучения ~73 ом (см. Антенна).

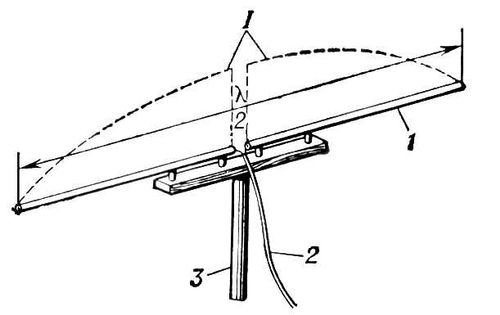

Простая телевизионная антенна: 1 — полуволновой вибратор; 2 — фидер; 3 — подставка. Пунктиром показано распределение тока I вдоль вибратора; <span style='font-size:10.0pt;font-family:Symbol'>l</span> — длина рабочей волны. Полуволновой вибратор.

Простая телевизионная антенна: 1 — полуволновой вибратор; 2 — фидер; 3 — подставка. Пунктиром показано распределение тока I вдоль вибратора; l — длина рабочей волны.
