Рупорная антенна, антенна, состоящая из металлического расширяющегося раструба (рупора) и подсоединённого к нему радиоволновода. Рупорная антенна применяют для направленного излучения и приёма радиоволн СВЧ диапазона — в качестве облучателей линзовых и зеркальных антенн, а также в качестве самостоятельных антенн на спутниках связи, в устройствах измерительной техники и т.д. Диаграмма излучения Рупорная антенна зависит от характера распределения поля в раскрыве (наибольшем сечении) рупора, которое, в свою очередь, определяется формой внутренней и внешней поверхностей рупора и его геометрическими размерами. По форме рупора различают пирамидальные (рис., а), секториальные (рис., б) и конические (рис., в) Рупорная антенна, а также их модификации, например Рупорная антенна с образующей поверхности рупора в виде ломаной линии или плавной кривой, с гладкой или гофрированной внутренней поверхностью и др. Модификации применяют для улучшения тех или иных электрических характеристик Рупорная антенна, например для получения осесимметричной диаграммы излучения, диаграммы излучения с низким уровнем мощности боковых лепестков и т.д. В некоторых случаях с целью коррекции направленных свойств Р. а. в её раскрыве помещают замедляющие или ускоряющие линзы (см. Линзовая антенна). Для лучшего согласования Рупорная антенна с радиоволноводом и со свободным пространством в них иногда предусматривают согласующие секции и подстроечные элементы, а рупор выполняют с параболической образующей поверхности (рис., г).

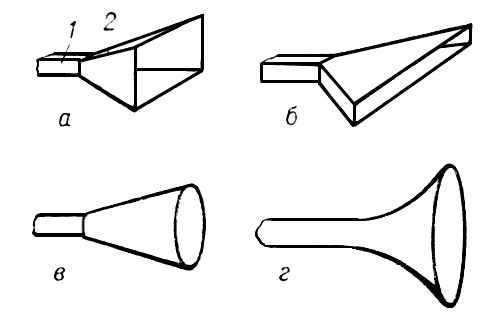

Разновидности рупорных антенн: а — пирамидальная; б — секториальная: в — коническая; г — с параболической образующей поверхности рупора: 1 — радиоволновод; 2 — рупор.



  Лит.: Айзенберг Г. З., Антенны ультракоротких волн, [ч. 1], М., 1957; Фрадин А. З., Антенны сверхвысоких частот, М., 1957; Кюн Р., Микроволновые антенны, пер. с нем., [Л.], 1967.

  О. П. Фролов.
