Ручные машины, механизированный инструмент, группа технологических машин со встроенными двигателями, при работе которых их вес полностью или частично воспринимается руками оператора, производящего подачу и управление машиной. Ручные машины обычно весит от 1,5 до 10 кг. Для приведения в действие рабочего органа в Ручные машины используют главным образом пневматический или электрический привод (реже гидравлический) от двигателя внутреннего сгорания или порохового заряда. По назначению различают свыше 100 видов Ручные машины, которые в соответствии с классификацией делятся на самостоятельные группы.

  Сверлильные машины (рис. 1) предназначаются для образования отверстий. По исполнению делятся на прямые (общего назначения) и угловые (для работы в труднодоступных местах). Различают Ручные машины одно-, двух-, многоскоростные, с плавной регулировкой частоты вращения рабочего органа, реверсивные и нереверсивные. В эту группу Ручные машины входят также машины ударно-вращательного действия, у которых на шпиндель при его вращении передаются осевые удары, увеличивающие рабочее усилие и, следовательно, производительность, особенно при обработке бетона, кирпича и т.п. материалов. Сверлильные Ручные машины при оснащении специализированным инструментом или насадками используются для зачистки, резки, шлифовки, распиловки, фрезерования и других работ.

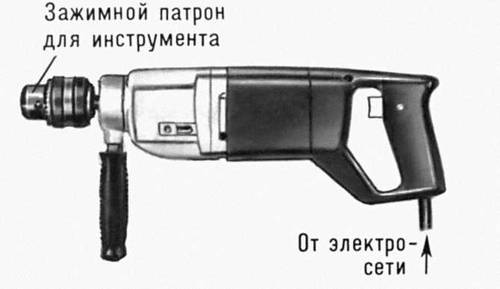

Рис. 1. Прямая сверлильная электрическая ручная машина.

  Шлифовальные машины (рис. 2) применяют не только для шлифовки, но и для зачистки и полировки разных материалов. По исполнению шлифовальные Ручные машины бывают прямые и угловые. Наиболее распространены прямые шлифовальные Ручные машины с абразивными цилиндрическими кругами. Для зачистки, отрезки и полировки обычно используют угловые шлифовальные Ручные машины с различными рабочими инструментами: чашечными абразивными кругами, металлическими щётками, абразивными дисками и подкладными эластичными кругами с абразивной шкуркой. Для обработки дерева часто применяют ленточно-шлифовальные Ручные машины с бесконечной абразивной лентой. Для обработки больших металлических и деревянных плоскостей используются плоскошлифовальные Ручные машины с рабочим органом-платформой, которая совершает круговое плоскопараллельное движение (рабочий инструмент — обычно абразивная шкурка). Для зачистки отливок, сварных швов, разделки кромок деталей под сварку используют Ручные машины, у которых вращение рабочему органу передаётся от привода через гибкий вал. Многие модели шлифовальных Ручные машины оснащены пылеотсасывающими устройствами.

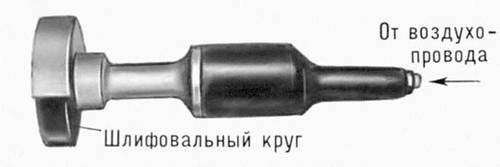

Рис. 2а. Шлифовальная ручная машина пневматическая.

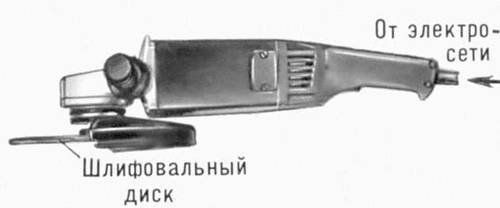

Рис. 2б. Шлифовальная ручная машина электрическая.

  Резьбозавёртывающие машины предназначены для сборки резьбовых соединений. Распространение получили гайковёрты (рис. 3). В эту группу входят также шуруповёрты, шпильковёрты, муфтовёрты для завёртывания и отвёртывания винтов, шпилек, трубных муфт.

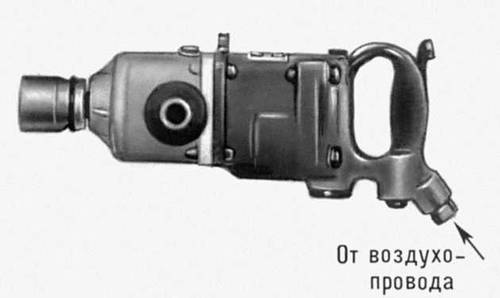

Рис. 3. Пневматический гайковёрт.

  Молотки и другие Ручные машины ударного действия (например, клепальные, зачистные, рубильные машины) применяют на сборочных и металлообрабатывающих операциях. Очистку металлических деталей от старой краски, ржавчины, окалины осуществляют пучковыми молотками, рабочий инструмент которых представляет собой пучок стальных закалённых стержней. В строительстве, горной и других отраслях промышленности для разрушения бетона, горных пород и т.п. используют отбойные молотки. Для образования размерных отверстий в горных породах, бетоне, кирпиче и т.п. материалах применяют перфораторы, рабочий инструмент которых не только совершает удар, но и вращается. Для обработки и зачистки каменных, бетонных и т.п. поверхностей служат бучарды с рабочим инструментом в виде стального башмака с закалёнными шипами. К этой же группе относятся гвоздезабивные, скобозабивные и другие Ручные машины (рис. 4).

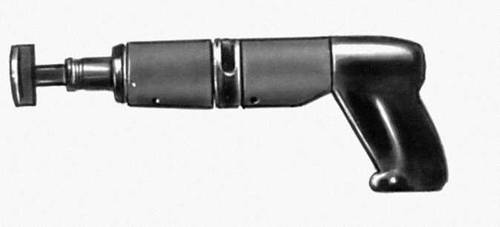

Рис. 4. Монтажный пороховой пистолет.

  Фрезерные машины используют для образования пазов, гнёзд, различных углублений в металлических, деревянных, пластмассовых и других изделиях. Рабочий инструмент таких Ручные машины — обычно пальцевая концевая фреза. К этой группе машин относятся рубанки (рис. 5), долбёжники, шаберы, напильники и т.д.

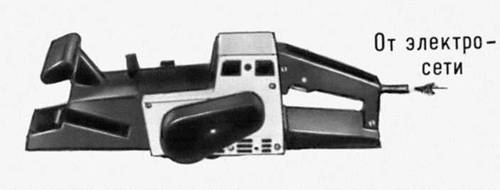

Рис. 5. Электрический ручной рубанок.

  Ножницы (рис. 6) предназначаются для прямолинейной и фигурной резки листового материала из стали, сплавов цветных металлов, пластмасс, резины и т.п. Применяются на сборочных, ремонтно-монтажных, санитарно-технических и кровельных работах. Различают четыре типа ножниц: ножевые, вырубные, дисковые и рычажные (см. Ножницы).

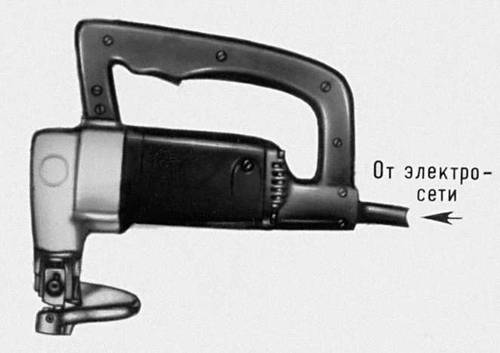

Рис. 6. Электрические ручные ножницы.

  Пилы (рис. 7) используются для резания древесины, пластмасс, мягких строительных материалов и реже — мелкого металлического проката, арматуры и труб. Пилы бывают дисковые, цепные, пилы-лобзики, пилы-ножовки (см. Пила, Лобзик, Ножовка).

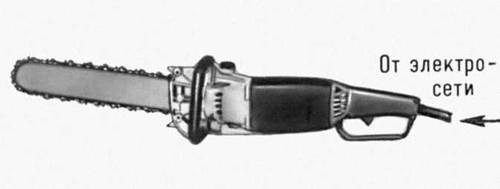

Рис. 7. Цепная электрическая ручная пила.



  Лит.: Бармаш В. Н., Левин Д. И., Фрейдберг В. З., Ручные машины для монтажных и отделочных работ, М., 1960; Судакович Д. И., Вернадский Г. И., Справочник по механизированному ручному инструменту, 2 изд., М. — Л., 1961; Пневматические ручные машины. Справочник. Л., 1968.

  М. Л. Гельфанд.
