Сварочная горелка, часть сварочного аппарата, обеспечивающая при электросварке подвод электрического тока к электроду и защитного газа в зону горения сварочной дуги, или устройство, применяемое при газовой сварке для регулируемого смешения газов и создания направленного сварочного пламени. Передвижение Сварочная горелка вдоль свариваемых кромок осуществляется вручную (при ручной или полуавтоматической сварке) или может быть механизировано (при автоматической сварке). В Сварочная горелка для электросварки плавящимся электродом (рис. 1) имеется токоподводящий и направляющий мундштук со сменным наконечником, через который проталкивается электродная проволока. Через сопло подводится и направляется газовая струя, защищающая сварочную ванну и электрод от воздействия воздуха. В Сварочная горелка, применяемой при сварке неплавящихся электродом (рис. 2), мундштук снабжен зажимной токоподводящей цангой. Сварочная горелка для газовой сварки подаёт горючие газы (например, ацетилен и кислород) к месту сварки. По двум каналам газы через регулировочные вентили поступают в смесительную камеру, в которой приготавливается горючая смесь, поступающая затем в мундштук. Различают горелки низкого давления со встроенным инжектором для подсоса горючего газа и горелки высокого давления, в которые горючий газ поступает из газовых генераторов или баллонов под давлением.

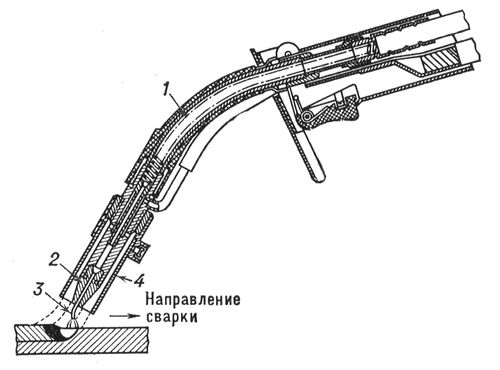

Рис. 1. Горелка для полуавтоматической сварки плавящимся электродом: 1 — мундштук; 2 — сменный наконечник; 3 — электродная проволока; 4 — сопло.

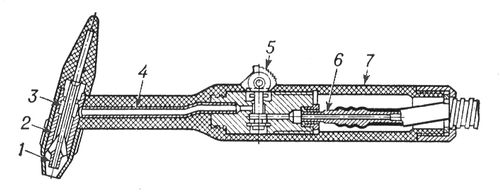

Рис. 2. Ручная горелка для сварки неплавящимся электродом: 1 — токопроводящая цанга; 2 — сопло; 3 — газовая камера; 4 — мундштук; 5 — газовый вентиль; 6 — газовый канал и токопровод; 7 — рукоятка.



  Лит. см. при ст. Сварочное оборудование.

  М. Г. Бельфор.
