Инжектор (франц. injecteur, от лат. injicio — вбрасываю), струйный насос, предназначенный для сжатия газов и паров, а также нагнетания жидкости в различные аппараты и резервуары. Инжектор применяются на паровозах, локомобилях и в небольших котельных установках (рис.) для подачи питательной воды в паровой котёл. Достоинством Инжектор является отсутствие движущихся частей и простота обслуживания. Действие Инжектор основано на преобразовании кинетической энергии струи пара в потенциальную энергию воды. В общей камере Инжектор размещены на одной оси три конуса 1, 2 и 3. К паровому конусу 1 через паропровод 5 из котла подводится пар, который развивает в устье конуса 1 большую скорость и захватывает воду, подводимую по трубе 6 из бака 9. Образовавшаяся смесь воды и конденсирующегося пара прогоняется в водяной (конденсационный) конус 2, а из него в нагнетательный конус 3 и далее через обратный клапан 7 в паровой котёл. Так как конус 3 расширяющийся, то скорость воды в нём уменьшается, давление растет и становится достаточным для преодоления давления в паровом котле и нагнетания питательной воды в котёл. Излишек воды, образующийся в начале работы Инжектор, сбрасывается через клапан 8 так называемой «вестовой» трубы 4. Температура воды, поступающей в Инжектор, не должна превышать 40 °С, а высота всасывания 2,5 м. Инжектор устанавливают вертикально или горизонтально. Инжектор, предназначенные для отсасывания газов, паров или жидкостей, называются эжекторами.

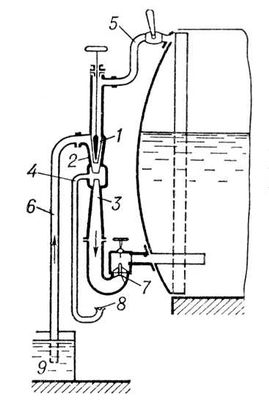

Схема работы инжектора: 1 — паровой конус; 2 — водяной конус; 3 — нагнетательный конус; 4 — вестовая труба; 5 — паропровод; 6 — труба; 7, 8 — клапаны; 9 — бак. Инжектор.

Схема работы инжектора: 1 — паровой конус; 2 — водяной конус; 3 — нагнетательный конус; 4 — вестовая труба; 5 — паропровод; 6 — труба; 7, 8 — клапаны; 9 — бак.

  Г. Е. Холодовский.
