Сверлильный станок, станок для обработки отверстий со снятием стружки. На Сверлильный станок производят сверление, рассверливание, зенкерование, развёртывание, растачивание, нарезание резьбы. Различают следующие типы Сверлильный станок по металлу: вертикально-сверлильные, горизонтально-сверлильные, центровальные, многошпиндельные, агрегатные, специализированные и др.

  Вертикально-сверлильный станок (рис. 1) — наиболее распространённый тип Сверлильный станок в металлообработке; используется для получения отверстий в деталях относительно небольшого размера в условиях индивидуального и мелкосерийного производства, в ремонтных цехах и т. п. Инструмент (сверло, зенковка, развёртка и др.) закрепляют в вертикальном шпинделе, деталь — на столе станка. Совмещение осей обрабатываемого отверстия и инструмента производят перемещением детали. Для ориентации заготовки и автоматизации обработки применяют также программное управление. Для обработки отверстий диаметром до 12 мм (например, в приборостроении) используют настольные станки (обычно одношпиндельные). Тяжёлые и крупногабаритные детали, а также детали с отверстиями, расположенными по дуге окружности, обрабатывают на радиально-сверлильном станке. На этом Сверлильный станок совмещение осей обрабатываемого отверстия и инструмента осуществляют перемещением шпинделя относительно неподвижной детали. Горизонтально-сверлильный станок обычно используют при обработке глубоких отверстий (например, в осях, валах, стволах стрелковых и артиллерийских систем и т. п.). Центровальные станки служат для получения в торцах заготовок центровых отверстий. Иногда центровальные станки оснащаются отрезными суппортами с резками для отрезки заготовки перед центрованием (центровально-отрезной станок). Для одновременной обработки (главным образом сверления) нескольких отверстий применяют многошпиндельные Сверлильный станок (рис. 2) со сверлильными головками. Процесс обработки автоматизирован на агрегатных Сверлильный станок, которые собирают из стандартных самодействующих силовых головок с фланцевыми электродвигателями и редукторами, обеспечивающими вращение шпинделя и подачу головки. Существуют агрегатные Сверлильный станок одно-, двухи трёхсторонние, с вертикальными, горизонтальными и наклонными сверлильными и резьбонарезными шпинделями, число которых иногда достигает нескольких десятков в одном станке. Специализированные Сверлильный станок, на которых выполняют ограниченный круг операций, снабжены различными автоматизированными устройствами. Для комбинированной обработки деталей применяют станки: сверлильно-расточные (однои двухсторонние), сверлильно-нарезные (обычно многошпиндельные, с реверсированием резьбонарезных шпинделей), сверлильно-фрезерные и сверлильно-долбёжные (главным образом для деревообработки), сверлильные автоматы.

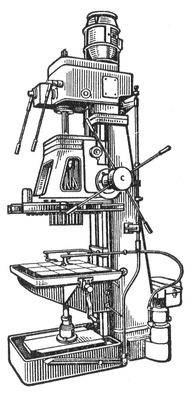

Рис. 1. Вертикально-сверлильный станок.

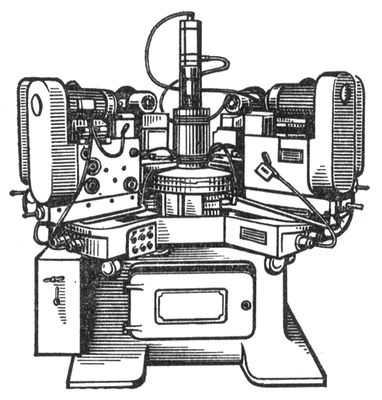

Рис. 2. Многошпиндельный сверлильный станок.

  Д. Л. Юдин.

В деревообработке получили распространение однои многошпиндельные вертикальные, однои двухсторонние главным образом многошпиндельные горизонтальные Сверлильный станок и станки с поворотным шпинделем, который может располагаться вертикально и горизонтально. На деревообрабатывающих станках, кроме сверления отверстий, получают пазы, гнёзда, удаляют сучки и т. п.

  В. С. Рыбалко.



  Лит.: см. при статьях Металлорежущий станок, Деревообрабатывающий станок.
