Симметрирующее устройство, устройство в антенно-фидерном тракте передающей или приёмной радиостанции, служащее для согласования перехода от несимметричного фидера к симметричному или симметричной антенне либо от симметричного фидера к несимметричной антенне. Симметрирующее устройство применяют главным образом в диапазонах метровых и декаметровых волн. В диапазоне декаметровых волн Симметрирующее устройство наиболее часто выполняют из элементов с сосредоточенными параметрами (конденсаторов, катушек индуктивности и трансформаторов), образующих, например, одноили многозвенные электрические фильтры (рис., а), а в диапазоне метровых волн — из элементов с распределёнными параметрами: в виде «четвертьволнового стакана» (рис., б), «U-koлена» (рис., в), коаксиально-щелевого перехода (рис., г) и др. Все эти Симметрирующее устройство работают в узкой полосе частот. Для её расширения применяют различные устройства с компенсацией рассогласования (рис., д), состоящие из короткозамкнутых и разомкнутых шлейфов. В фидерных трактах с небольшой пропускаемой мощностью (до 10 квт) часто применяют трансформаторные Симметрирующее устройство с ферритовыми сердечниками.

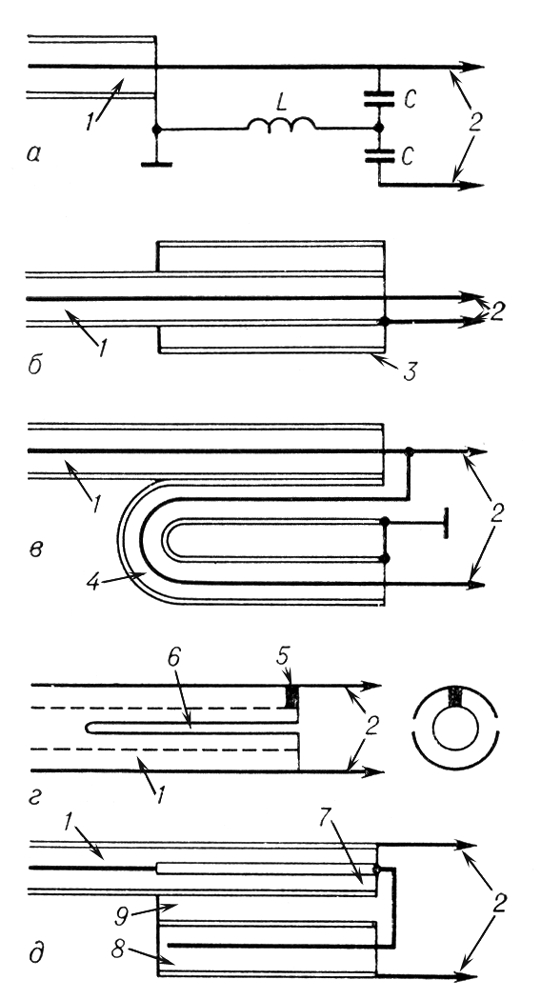

Симметрирующие устройства: а — однозвенное; б — «четвертьволновой стакан»; в — «U-колено»; г — коаксиально-щелевой переход; д — устройство с компенсацией рассогласования; 1 — несимметричная линия; 2 — симметричная линия; 3 — «стакан»; 4 — полуволновая петля; 5 — проводящая перемычка; 6 — щель; 7 — коаксиальный трансформатор; 8 — компенсирующий разомкнутый шлейф; 9 — симметрирующий короткозамкнутый шлейф; L — катушка индуктивности; С — конденсатор.



  Лит.: Айзенберг Г. З., Антенны ультракоротких воля, [ч. 1], М., 1957; Лавров Г. А., Князев А. С., Приземные и подземные антенны, М., 1965; Драбкин А. Л., 3узенко В. Л., Кислов А. Г., Антенно-фидерные устройства, 2 изд., М., 1974.

  Г. А. Клигер, В. И. Комиссаров.
