Электрический фильтр, электрическое устройство, в котором из спектра поданных на его вход электрических колебаний выделяются (пропускаются на выход) составляющие, расположенные в заданной области частот, и не пропускаются все остальные составляющие. Электрический фильтр (электрич. устройство) используются в системах многоканальной связи, радиоустройствах, устройствах автоматики, телемеханики, радиоизмерительной техники и т. д. — везде, где передаются электрические сигналы при наличии других (мешающих) сигналов и шумов, отличающихся от первых по частотному составу; они применяются также в выпрямителях тока для сглаживания пульсаций выпрямленного тока. Область частот, в которой лежат составляющие, пропускаемые (задерживаемые) Электрический фильтр (электрич. устройство), называют полосой пропускания (полосой задерживания). Фильтрующие свойства Электрический фильтр (электрич. устройство) количественно определяются относительной величиной вносимого им затухания в составляющие спектра электрических колебаний: чем больше различие затуханий в полосе задерживания и полосе пропускания, тем сильнее выражены его фильтрующие свойства. По виду кривой зависимости затухания от частоты (по взаимному расположению полос пропускания и задерживания) различают Электрический фильтр (электрич. устройство): нижних частот (ФНЧ), пропускающие колебания с частотами не выше некоторой граничной f_в и задерживающие колебания с частотами выше f_в, верхних частот (ФВЧ), в которых, наоборот, пропускаются колебания с частотами выше некоторой f_н и подавляются колебания ниже этой границы; полосно-пропускающие (ППФ), или полосовые, выделяющие колебания только в конечном интервале частот от f_в до f_н, полосно-задерживающие (ПЗФ), иначе режекторные фильтры, обратные ППФ по своим частотным характеристикам.

  Конструкция Электрический фильтр (электрич. устройство), технология их изготовления, а также принцип действия определяются прежде всего рабочим диапазоном частот и требуемым видом частотной характеристики. В диапазоне от единиц кгц до десятков Мгц (в отдельных случаях — до единиц Ггц) получили распространение LC-фильтры (рис. 1, а, б, г), содержащие дискретные элементы — катушки индуктивности и электрические конденсаторы; в диапазоне от долей гц до сотен кгц наиболее часто используют пассивные или активные RC-фильтры (рис. 1, б), выполненные на основе резисторов и конденсаторов (активный, кроме того, содержит усилитель электрических колебаний). Действие LC- и RC-фильтров основано на использовании зависимости сопротивления реактивного (ёмкостного и индуктивного) от частоты переменного тока. Для фильтрации сигналов, частота которых составляет доли гц, служат электротепловые фильтры (ЭТФ), конструктивно представляющие собой стержень с источником тепла и термоэлектрическим преобразователем; введение в ЭТФ усилителей с обратной связью позволяет реализовать электротепловые ФВЧ и ППФ. Известны также электромеханические фильтры, выполненные на основе дисковых, цилиндрических, пластинчатых, гантельных и камертонных резонаторов. В таких Э ф используется явление механического резонанса; применяются в диапазоне от нескольких кгц до 1 Мгц. Высокими фильтрующими свойствами обладают пьезоэлектрические ППФ и ПЗФ, материалом для изготовления которых служит пьезокварц или пьезоэлектрическая керамика (см. также Пьезоэлектричество). Таковы, например, пьезокварцевые фильтры на дискретных элементах — кварцевых резонаторах в сочетании с катушками индуктивности и конденсаторами; монолитные многорезонаторные пьезокварцевые фильтры. Связь между резонаторами в последних осуществляется посредством акустических волн — объёмных (для фильтров, применяемых в диапазоне частот от нескольких Мгц до десятков Мгц) либо поверхностных (в диапазоне от нескольких Мгц до 1—2 Ггц). Особую группу Электрический фильтр (электрич. устройство) составляют цифровые фильтры (рис. 2), часто выполняемые на интегральных схемах. В сверхвысоких частот технике Электрический фильтр (электрич. устройство) реализуют на основе отрезков линий передачи (коаксиальных кабелей, полосковых линий, металлических радиоволноводов и др.), являющихся по существу распределёнными колебательными системами. В диапазоне 100 Мгц — 10 Ггц применяют гребенчатые, шпилечные, встречно-стержневые, ступенчатые и др. Электрический фильтр (электрич. устройство) из полосковых резонаторов (рис. 3). В диапазоне от нескольких Ггц до нескольких десятков Ггц распространены волноводные Электрический фильтр (электрич. устройство), представляющие собой волноводную секцию с повышенной критической частотой (волноводный ФВЧ), либо секцию, содержащую резонансные диафрагмы или объёмные резонаторы (волноводный ППФ).

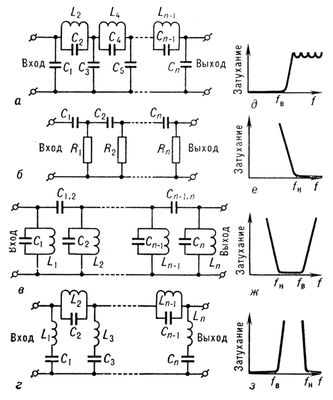

Рис. 1. Принципиальные схемы некоторых электрических фильтров на катушках индуктивности, конденсаторах и резисторах — нижних частот (а), верхних частот (б), полосно-пропускающего (в), полосно-задерживающего (г) и их частотные характеристики (соответственно д, е, ж, з): L1, L2,..., Ln — катушки индуктивности; C1, С2 ,...,Сп — конденсаторы; R1, R2, Rn — резисторы; f — частота; fн, fв — граничные частоты.

Рис. 2. Структурная схема и временные диаграммы цифрового фильтра: УД — устройство дискретизации, преобразующее аналоговый сигнал x(t) в последовательность импульсов (решётчатую функцию) x*(t); АЦП — аналогово-цифровой преобразователь, с помощью которого мгновенные значения аналогового сигнала заменяются ближайшими дискретными уровнями Х(n × Т), где n = 0, 1, 2..., T — период следования импульсов; ВУ — вычислительное устройство, преобразующее последовательность чисел (уровней) Х(nТ) в выходную функцию Y(nТ); ЦАП — цифро-аналоговый преобразователь, в котором Y(nT) преобразуется в выходной аналоговый сигнал y(t).

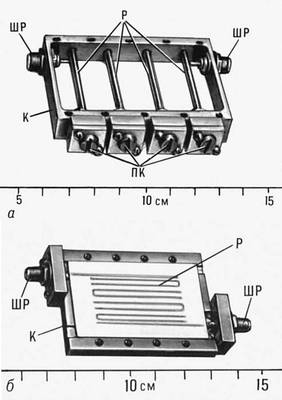

Рис. 3. Электрические фильтры — гребенчатый (а) и шпилечный (б): ШР — штепсельный разъём; Р — резонаторы; ПК — подстроечные конденсаторы; К — корпус (со снятой крышкой).



  Лит.: Белецкий А. Ф., Теоретические основы электропроводной связи, ч. 3, М., 1959; его же. Основы теории линейных электрических цепей, М., 1967; Знаменский А. Е., Теплюк И. Н., Активные RC-фильтры, М., 1970; Алексеев Л. В., Знаменский А. Е., Лоткова Е. Д., Электрические фильтры метрового и дециметрового диапазонов, М., 1976,

  А. Е. Знаменский.
