Циркулятор, многоплечее (многополюсное) устройство для направленной передачи энергии ВЧ электромагнитных колебаний: энергия, подведённая к одному из плеч, передаётся в другое (строго определённое) плечо в соответствии с порядком их чередования. Различают электронные и ферритовые Циркулятор В электронных Циркулятор используется способность некоторых активных фазовращателей создавать необратимый фазовый сдвиг в pрад (см. также Фазоинвертор). Такие Циркулятор выполняют на основе дискретных элементов — транзисторов, диодов, резисторов. Известны электронные 3-плечие Циркулятор (У-Циркулятор) с сосредоточенными параметрами, применяемые в диапазоне частот от единиц до нескольких десятков Мгц. Действие ферритовых Циркулятор основано на способности ферритов, намагниченных во внешнем постоянном магнитном поле, создавать при взаимодействии с электромагнитным полем (волной) невзаимный фазовый сдвиг, невзаимный поворот плоскости поляризации (см. Фарадея эффект) либо такую комбинацию волн, которая обеспечивает их распространение только в одном из плеч. Различают следующие ферритовые Циркулятор: фазовый У-Циркулятор с сосредоточенными параметрами, применяемый в диапазоне частот от сотен до тысяч Мгц, невзаимный фазовый сдвиг в котором осуществляется при помощи намагниченного ферритового образца и системы индуктивно связанных витков; Циркулятор на основе разветвленных прямоугольных или круглых радиоволноводов либо полосковых линий (в т. ч. микрополосковых линий) — У-, Т- и Х-Циркулятор с распределёнными параметрами, используемые в диапазоне частот от тысяч до десятков тысяч Мгц, например поляризационный Х-Циркулятор (см. рис.), фазовый Циркулятор, состоящий из двух волноводных мостов и двух невзаимных ферритовых фазовращателей.

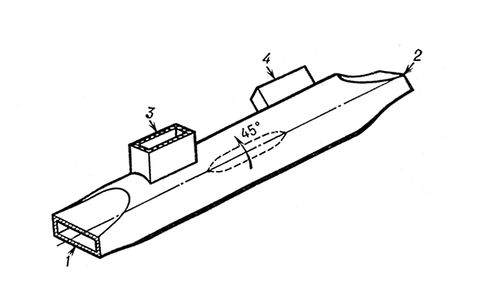

Поляризационный циркулятор на основе отрезка волновода с круглым сечением: 1, 2, 3, 4 — плечи циркулятора в виде отрезков стандартных волноводов с прямоугольным сечением, расположенных под углом 45° последовательно по отношению друг к другу; пунктиром изображён ферритовый образец, обеспечивающий поворот плоскости поляризации волны на 45° в направлении, указанном стрелкой, в результате энергия, если её подвести к плечу 4, поступает только в плечо 1, к плечу 3 — только в плечо 4 т. д. Циркулятор.

Поляризационный циркулятор на основе отрезка волновода с круглым сечением: 1, 2, 3, 4 — плечи циркулятора в виде отрезков стандартных волноводов с прямоугольным сечением, расположенных под углом 45° последовательно по отношению друг к другу; пунктиром изображён ферритовый образец, обеспечивающий поворот плоскости поляризации волны на 45° в направлении, указанном стрелкой, в результате энергия, если её подвести к плечу 4, поступает только в плечо 1, к плечу 3 — только в плечо 4 т. д.

  Наиболее перспективны ферритовые Циркулятор Их применяют, например, в качестве коммутаторов, т.к. при изменении направления постоянного магнитного поля порядок следования плеч изменяется на обратный. Ферритовые Х- и У-Циркулятор используют в антенно-фидерных трактах для переключения антенны или модуля сложной фазированной антенной решётки из режима передачи в режим приёма. Ферритовый У-Циркулятор, в котором одно из плеч содержит поглощающую нагрузку, представляет собой разновидность вентиля электрического. Образуя из нескольких У-Циркулятор последовательные (каскадные) соединения, можно получать Циркулятор с любым заданным числом плеч; такие системы в сочетании с полосно-пропускающими электрическими фильтрами позволяют реализовать устройства для сложения или разделения сигналов с различными несущими частотами с использованием при этом минимального числа фильтров.



  Лит.: Лебедев И. В., Техника и приборы СВЧ, 2 изд., т. 1, М., 1970; Вольман В. И., Пименов Ю. В., Техническая электродинамика, М., 1971; Knerr R. H., An annotated bibliography of microwave circulators and isolators. 1968—1975, «IEEE Transactions on Microwave Theory and Techniaues», 1975, v. 23, № 10, oct.

  Р. И. Перец.
