Электрическая печь сопротивления,электрическая печь, в которой тепло выделяется в результате прохождения тока через проводники с активным сопротивлением. Электрическая печь сопротивления широко применяются при термической обработке, для нагрева перед обработкой давлением, для сушки и плавления материалов. Распространение Электрическая печь сопротивления определяется их достоинствами: возможностью получения в печной камере любых температур до 3000°С; возможностью весьма равномерного нагрева изделий путём соответствующего размещения нагревателей по стенкам печной камеры или применением принудительной циркуляции печной атмосферы; лёгкостью автоматического управления мощностью, а следовательно, и температурным режимом печи; удобством механизации и автоматизации печей, что облегчает работу персонала и включение печей в автоматические линии; хорошей герметизацией и проведением нагрева в вакууме, защитной (от окисления) газовой среде или специальной атмосфере для химико-термической обработки (цементация, азотирование); компактностью и пр.

  Большая часть Электрическая печь сопротивления — косвенного действия; в них электрическая энергия превращается в тепловую при протекании тока через нагревательные элементы и передаётся нагреваемым изделиям излучением, конвекцией либо теплопроводностью. Печь состоит из рабочей камеры, образованной футеровкой из слоя огнеупорного кирпича, несущего на себе изделия и нагреватели и изолированного от металлического кожуха теплоизоляционным слоем (рис. 1). Работающие в камере печи детали и механизмы, а также нагревательные элементы выполняются из жаропрочных и жароупорных сталей и других жароупорных материалов. Для нагрева больших партий одинаковых деталей применяют печи непрерывного действия (методические), в которых изделия непрерывно перемещаются от одного торца к другому. Производительность таких печей больше, нагрев изделий более однороден, расход энергии меньше; как правило, они в высокой степени механизированы. В Электрическая печь сопротивления с рабочими температурами до 700° С (как периодического действия, так и в методических) широко используется принудительная циркуляция газов с помощью вентиляторов, встраиваемых в печь или вынесенных из печи вместе с нагревателями в электрокалориферы. Электрическая печь сопротивления косвенного действия для расплавления легкоплавких металлов (свинец, баббит, алюминиевые и магниевые сплавы) конструируются либо в виде печей с металлическим тиглем и наружным обогревом, либо в виде отражательных печей с ванной и расположенными над ней в своде нагревателями. К лабораторным Электрическая печь сопротивления относятся небольшие трубчатые, муфельные и камерные печи, а также термостаты и сушильные шкафы.

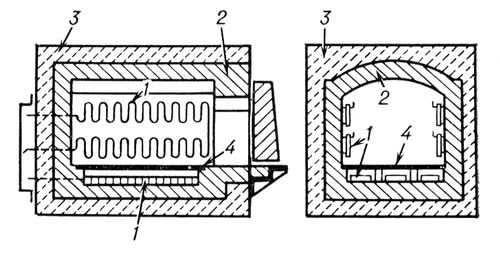

Рис. 1. Схема устройства камерной печи сопротивления периодического действия: 1 нагревательные элементы; 2 огнеупорная часть кладки; 3 теплоизоляция; 4 жароупорная подовая плита.

  В печах прямого действия изделие (пруток, труба) непосредственно нагревается протекающим через него током (рис. 2), что позволяет сосредоточить в нём большую мощность и обеспечить очень быстрый нагрев (секунды, доли минуты).

Рис.2. Схема устройства печи сопротивления прямого действия: 1 нагреваемое изделие; 2 понизительный трансформатор; 3, 4 контакты.

  Почти все промышленные и лабораторные печи снабжаются автоматическим регулированием температурного режима.



  Лит.: Свенчанский А. Д., Электрические промышленные печи, 2 изд., ч. 1., М., 1975.

  А. Д. Свенчанский.
