Электронные линзы, устройства, предназначенные для формирования пучков электронов, их фокусировки и получения с их помощью электроннооптических изображений объектов и деталей объектов (см. Электронная и ионная оптика, Электронный микроскоп). Устройства, с использованием которых совершают такие же операции над пучками ионов, называются ионными линзами. В Электронные линзы и ионных линзах воздействие на электронные (ионные) пучки осуществляется электрическими или магнитными полями; эти линзы называются соответственно электростатическими или магнитными. Электронные линзы классифицируют по виду симметрии их поля и по его другим характерным признакам. Терминология, применяемая для характеристики Электронные линзы, в ряде случаев заимствована из классической оптики световых лучей, что объясняется глубокой аналогией между последней и электронной (ионной) оптикой, а также соображениями наглядности и удобства.

  Простейшей осесимметричной электростатической Электронные линзы является диафрагма с круглым отверстием, поле которой граничит с одной или с обеих сторон с однородными электрическими полями (рис. 1). В зависимости от распределения потенциала она может служить собирающей (пучок заряженных частиц) или рассеивающей линзой. Если поля с обеих сторон осесимметричной электростатической Электронные линзы отсутствуют, т. е. к ней примыкают области пространства с постоянными потенциалами V₁ и V₂, и если эти потенциалы различны, Электронные линзы называется иммерсионной (рис. 2); при одинаковых потенциалах линза носит название одиночной (такая линза состоит из 3 и более электродов). В результате прохождения электронов через иммерсионную линзу их скорости изменяются, одиночные линзы оставляют эти линзы неизменными. Иммерсионные и одиночные линзы — всегда собирательные.

Рис. 1. Диафрагма с круглым отверстием (собирающая): 1 — электрод-диафрагма; 2 — сечения эквипотенциальных поверхностей электростатического поля плоскостью рисунка; 3 — траектория электронов; F — фокус линзы. Однородное поле пимыкает к диафрагме слева. При эквипотенциалях проставлены соответствующие им значения потенциалов в произвольных единицах, причём принято, что потенциал равен нулю там, где равна нулю скорость частиц; V = 30 — потенциал электрода. Продольная составляющая E z напряженности E электрического поля тормозит электроны, поперечная составляющая Er — их фиксирует.

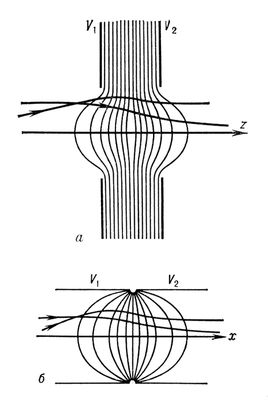

Рис. 2. Иммерсионные электронные линзы, состоящие из двух диафрагм (а) и двух цилиндров (б): тонкие линии — сечения эквипотенциальных поверхностей плоскостью рисунка; кривые со стрелками — траектории заряженных частиц; V1 и V2 — потенциалы электродов.

  В некоторых электростатических Электронные линзы одним из электродов служит катод, испускающий электроны (катодные линзы). Линза подобного типа ускоряет испущенные катодом электроны и формирует из них электронный пучок. Катодная Электронные линзы, состоящая лишь из двух электродов катода и анода, не может сфокусировать электронный пучок, и с этой целью в в конструкцию линзы вводят дополнительный электрод, который называется фокусирующим (рис.3).

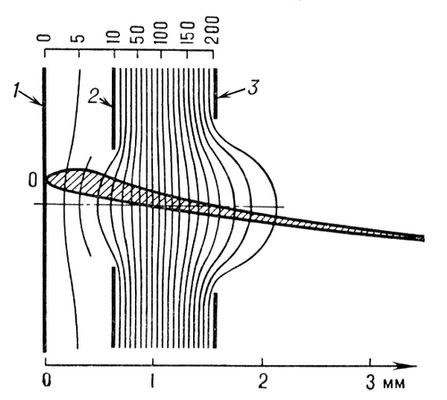

Рис. 3. Катодная электронная линза: 1 катод; 2 фокусирующий электрод; 3 анод; тонкие линии такие же сечения эквипотенциальных поверхностей, как и на предыдущих рисунках. На верхней шкале проставлены значения потенциалов (на катоде потенциал принят равным нулю); О одна из точек катода, испускающая электроны; заштрихованное пространство сечение области, занятой потоком электронов.

  Осесимметричные магнитные линзы выполняются в виде катушки из изолированной проволоки, обычно заключённой в железный панцирь для усиления и концентрации магнитного поля линзы. Для создания линз с очень малыми фокусными расстояниями необходимо максимально уменьшить протяжённость поля; с этой целью применяются полюсные наконечники (рис. 4). Поле магнитной линзы может возбуждаться также постоянным магнитом.

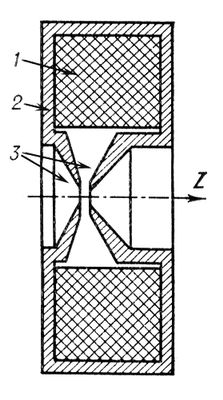

Рис. 4. Магнитная линза с полюсными наконечниками: 1 катушка возбуждения; 2 панцирь; 3 наконечники. Панцирь служит магнитопроводом. Полюсные наконечники концентрируют магнитное поле на небольшом участке вблизи оптической оси линзы z.

  Электродами т. н. цилиндрических электростатических Электронные линзы служат обычно диафрагмы со щелью или пластины, расположенные симметрично относительно средней плоскости линз (рис. 5). Название «цилиндрические» указывает, что подобные Электронные линзы действуют на пучки заряженных частиц так же, как цилиндрические светооптические линзы на световые пучки, фокусируя их лишь в одном направлении. Классификация цилиндрических Электронные линзы аналогична приведённой для осесимметричных Электронные линзы (существуют иммерсионные, одиночные, катодные и другие цилиндрические Электронные линзы) (рис. 6). Цилиндрическими могут быть и магнитные Электронные линзы (обычно с железным панцирем).

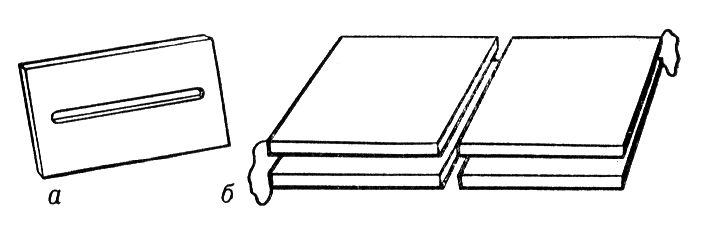

Рис. 5. Электростатические цилиндрические линзы: а — диафрагма со щелью; б — иммерсионная линза, составленная из двух пар пластин. В области прохождения заряженных частиц поля линз не изменяются в направлении, параллельном щелям диафрагм или зазорам между пластинами соседних электродов.

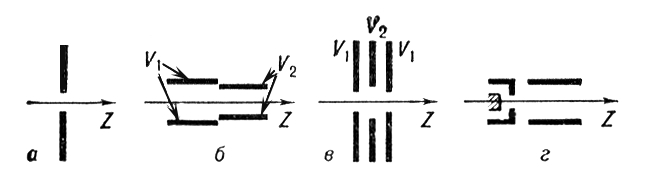

Рис. 6. Сечения электродов электростатических цилиндрических линз плоскостью, проходящей через ось г перпендикулярно к средней плоскости: а — цилиндрическая (щелевая) диафрагма; б — иммерсионная цилиндрическая линза; в — одиночная цилиндрическая линза; г — катодная цилиндрическая линза; V1, V2 — потенциалы соответствующих электродов.

  Поля трансаксиальных электростатических Электронные линзы (рис. 7) обладают симметрией вращения относительно оси (ось х на рис.), расположенной перпендикулярно к оптической оси системы z. В сечениях, параллельных средней плоскости yz такой линзы, эквипотенциальные поверхности имеют форму окружностей или, если поле ограничено, их частей, как и сечения сферических поверхностей обычных светооптических линз. Поэтому аберрации трансаксиальной линзы в направлении параллельном средней плоскости, сравнимы по величине с аберрациями светооптических линз, т. е. очень малы. Линейное изображение В¹ точечного или перпендикулярного к средней плоскости прямолинейного предмета практически не будет претерпевать аберрационного расширения.

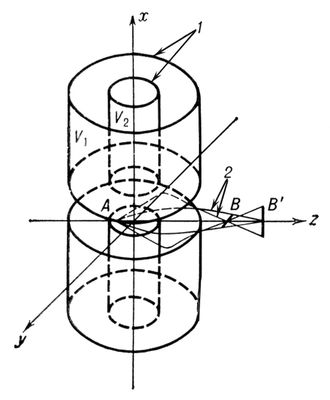

Рис. 7. Электростатическая трансаксиальная линза с электродами в виде двух соосных цилиндров и с кольцевыми щелями для пропускания пучка частиц: 1 — цилиндрические электроды; 2 — траектории заряженных частиц; V1 и V2 — потенциалы электродов. Пучок, выходящий из точки А предмета, после прохождения поля линзы становится астигматическим и образует два линейных изображения В и B'. При определённом подборе параметров линза может давать стигматическое (точка в точку) изображение.

  Особый класс Электронные линзы образуют квадрунольные электростатические и магнитные Электронные линзы Их поля имеют две плоскости симметрии, а векторы напряжённостей полей в области движения заряженных частиц почти перпендикулярны к их скоростям (рис. 8). Такие линзы фокусируют пучок в одном направлении и рассеивают его в другом, перпендикулярном к первому, создавая линейное изображение точечного предмета. Применяя две установленные одна за другой квадрупольные электростатические и магнитные Электронные линзы Их поля имеют две плоскости симметрии, а векторы напряженности полей в области движения заряженных частиц (рис. 8). Такие линзы фокусируют пучок в одном направлении и рассеивают его в другом, перпендикулярном к первому, создавая линейное изображение точечного предмета. Применяя две установленные одна за другой квадрупольные Электронные линзы (дублет) (рис. 9), поля которых повёрнуты одно по отношению к другому на 90° вокруг их общей оптической оси, можно получить систему, собирающую пучок в двух взаимно перпендикулярных направлениях и дающую при надлежащем выборе параметров Электронные линзы стигматическое изображение (точка отображается точкой). Квадрупольные Электронные линзы могут воздействовать на пучки заряженных частиц со значительно большими энергиями, а в случае магнитных линз — и с большими массами, чем осесимметричные Электронные линзы

Рис. 8. Сечения квадрупольных электростатической (а) и магнитной (б) электронных линз, перпендикулярные направлению движения пучка заряженных частиц: 1 — электроды; 2 — силовые линии полей.

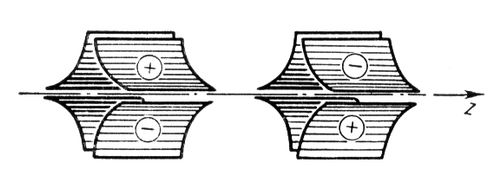

Рис. 9. Дублет из двух квадрупольных электростатических линз, поля которых повёрнуты вокруг оптической оси z системы одно относительно другого на угол 90°.
