Электрошлаковая печь, агрегат для проведения электрошлакового переплава. Электрошлаковая печь имеют механизмы для подачи расходуемого электрода в шлаковую ванну, поддон, на котором установлен кристаллизатор для формирования слитка, или механизмы для перемещения кристаллизатора (и слитка с поддоном) во время плавки (рис. 1). Электрошлаковая печь питаются переменным током промышленной или пониженной частоты или (редко) постоянным током. Мощность печного трансформатора достигает 5—10 Мва.

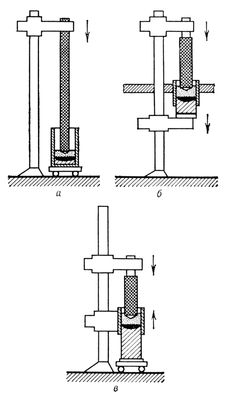

Рис. 1. Схемы конструкций электрошлаковых печей: а — с неподвижными слитком и кристаллизатором и опускающимся по мере оплавления электродом; б — с неподвижным кристаллизатором и опускающимися по ходу плавки слитком и электродом: в — с неподвижным слитком, поднимающимся по ходу плавки кристаллизатором и опускающимся электродом.

Типичная Электрошлаковая печь — агрегат периодического действия; имеются «мини-печи» непрерывного действия. Различают однои трёхфазные, монои бифилярные, однои многоэлектродные, однои многопозиционные, специализированные и универсальные (многоцелевые) Электрошлаковая печь Шлак, предварительно расплавленный во флюсоплавильной электропечи с графитовой футеровкой и графитовым электродом, заливают в кристаллизатор сифонным способом или сверху, включают электрический ток и начинают подавать расходуемый электрод в шлаковую ванну. Процесс ведётся в автоматическом режиме по программатору. После наплавления слитка заданной длины подпитывают его головную часть, выключают ток, сливают из кристаллизатора жидкий шлак, затем поднимают кристаллизатор и раздевают слиток, снимают огарок электрода и устанавливают в электрододержатель новый расходуемый электрод — печь готова к следующей плавке. Удельный расход электроэнергии на Электрошлаковая печь 1000—1500 квт·ч/т, расход флюса до 5% массы слитка, расход воды на охлаждение кристаллизатора, поддона, электрододержателя, токоведущих частей до 500 м²/ч.

Первые в мире промышленные Электрошлаковая печь были спроектированы и изготовлены институтом электросварки им. Е. О. Патона АН УССР; в 1958 Электрошлаковая печь введены в эксплуатацию на заводе «Днепроспецсталь» и Новокраматорском машиностроительном заводе. Современная однофазная четырёхэлектродная бифилярная Электрошлаковая печь для выплавки листовых слитков массой до 40 т (толщиной 500 мм, шириной 2500 мм и высотой более 4 м) имеет 2 печных трансформатора мощностью по 3500 ква, работает по схеме встречного движения электродов и подвижного короткого уширенного в верхней части кристаллизатора, снабжена системами продувки шлаковой и металлической ванн газовыми смесями, вторичного охлаждения и обогрева донной части слитка (рис. 2). Время выплавки 40-тонного слитка до 16 ч. Производительность Электрошлаковая печь G (кг/ч) подсчитывается по эмпирической формуле G = D, где D — сторона квадрата (блюминговый слиток), широкая грань (слябинговый слиток), диаметр круглого слитка сплошного сечения или наружный диаметр полого слитка (мм). В СССР действуют Электрошлаковая печь многих типов в специализированных цехах металлургических заводов (масса сортового слитка до 8 т, листового до 20—40 т) и заводов тяжёлого машиностроения (кузнечные слитки до 200 т). Вслед за СССР Электрошлаковая печь были построены в Великобритании, ФРГ, США и Японии. По советской лицензии Электрошлаковая печь сооружены и эксплуатируются во Франции, Японии, Швеции, НРБ, ПНР, СРР, СФРЮ и других странах. В СССР, США и ФРГ создаются автоматизированные системы управления (АСУ) работой Электрошлаковая печь

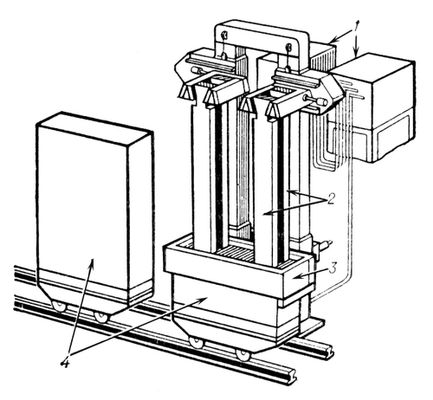

Рис. 2. Электрошлаковая печь для выплавки листовых слитков: 1 — трансформаторы; 2 — расходуемые электроды: 3 — кристаллизатор; 4 — слитки.



  Лит.: Электрошлаковые печи, К., 1976.

  Б. И. Медовар.
