Электрошлаковый переплав электрометаллургический процесс, при котором металл (расходуемый электрод) переплавляется в ванне электропроводного синтетического шлака под действием тепла, выделяющегося в шлаке при прохождении через него электрического тока. Электрошлаковый переплав, существенно повышающий качество металлов и сплавов, разработан в начале 50-х гг. 20 в. в институте электросварки им. Е. О. Патона АН УССР на основе электрошлакового сварочного процесса (см. Сварка). Расходуемый электрод представляет собой отливку, прокатное изделие или поковку из металла, полученный в мартеновской, дуговой, вакуумноиндукционной печах или кислородном конвертере. В процессе Электрошлаковый переплав температура шлака, состоящего из CaF2, CaO, SiO₂, Al₂O₃ и других компонентов, превышает 2500°С. Капли жидкого электродного металла проходят через слой шлака и образуют под ним слой металла, из которого при последовательном затвердевании в водоохлаждаемом кристаллизаторе формируется слиток (рис.).

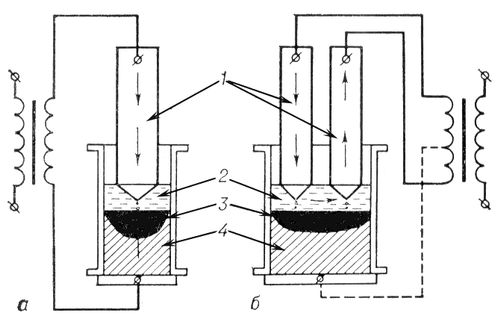

Схема электрошлакового переплава с одним (а) и двумя (б) расходуемыми электродами: 1 — расходуемый электрод; 2 — шлаковая ванна; 3 — металлическая ванна; 4 — слиток.

  По мере оплавления расходуемый электрод подаётся в шлаковый слой, непрерывно восполняя объём кристаллизующегося металла. Шлак является рафинирующей средой. Электрошлаковое рафинирование металла происходит в плёнке жидкого металла на оплавляющемся конце электрода, при прохождении капель металла через шлаковую ванну и на поверхности раздела шлаковой и металлической ванн.

  Изменяя состав шлака и температурный режим процесса, осуществляют избирательное рафинирование металла. В результате Электрошлаковый переплав содержание серы снижается в 2—5 раз, кислорода и неметаллических включений в 1,5—2,5 раза. Слиток характеризуется плотной направленной микроструктурой, свободен от дефектов литейного и усадочного происхождения. Химическая и структурная однородность слитка обусловливает изотропность физических и механических свойств металла в литом и деформированном виде. Способом Электрошлаковый переплав получают слитки массой от десятков г до 200 т практически любой нужной формы, определяемой формой кристаллизатора. Наряду с передельными (для прокатки сортовых профилей, труб и листа) и кузнечными (для ковки, прессования и штамповки) слитками производят фасонные отливки (коленчатые валы, корпуса запорной арматуры, сосуды давления, зубчатые колёса и др.). Электрошлаковый переплав применяется в чёрной металлургии (шарикоподшипниковые, конструкционные, нержавеющие, инструментальные стали, жаропрочные сплавы), цветной металлургии (хромистая бронза, никелемедные сплавы), тяжёлом машиностроении (теплоустойчивые, высокопрочные штамповые, валковые стали). Процесс запатентован и используется по советской лицензии во многих странах.



  Лит: Электрошлаковый переплав, М., 1963; Латаш Ю. В., Медовар Б. И., Электрошлаковый переплав, М., 1970.

  Б. И. Медовар.
