Акустико-пневматический элемент, устройство, преобразующее акустические сигналы в пневматические. Акустико-пневматический элемент применяется для построения звуковых многоканальных систем управления, электропневматических преобразователей и др. Акустико-пневматический элемент, срабатывающий от звукового сигнала любой частоты (рис., а), состоит из питающего цилиндрического капилляра 1 (от источника Р_пит), формирующего ламинарную струю, приёмной трубки 2 и регистратора давления Р. При подаче акустического сигнала 3 звук действует на свободную затопленную ламинарную струю, вызывая в ней возмущения; при этом давление в приёмной трубке падает. Чтобы Акустико-пневматический элемент обладал способностью выделять звуковые сигналы определённой частоты, питающий капилляр и приёмную трубку соединяют с резонатором акустическим 4 (рис., б). Ламинарная струя становится турбулентной только при совпадении частоты звукового сигнала с собственной частотой резонатора. Частотная подстройка Акустико-пневматический элемент производится изменением объёма V резонатора.

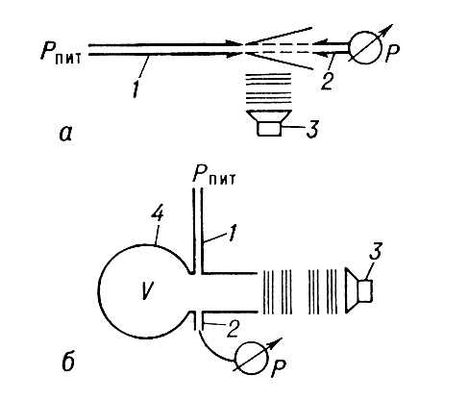

Акустико-пневматические элементы: а — срабатывающий при любой частоте звукового сигнала; б — с избирательным приёмом сигналов.

  В. Н. Дмитриев.
