Вакуумная техника, совокупность методов и аппаратуры для получения, поддержания и контроля вакуума.

  История развития физики и химии, а также ряда отраслей промышленности неразрывно связана с развитием Вакуумная техника Герон из Александрии (вероятно, 1 в.) описывает приспособления (рис. 1 и 2), которые можно считать прототипами пневматических механизмов, использованных позднее для создания разрежения. Первые опыты с вакуумом относятся к 40-м гг. 16 в. В 1654 немецкий учёный О. фон Герике поставил опыт с Магдебургскими полушариями, наглядно показав существование атмосферного давления. Насос, которым он пользовался, был первым насосом для получения вакуума (рис. 3).

Рис. 3. Насос, примененный Герике в опыте с Магдебургскими полушариями. Гравюра 17 в.

  Изготовление ламп накаливания (1879) вызвало дальнейшее развитие Вакуумная техника Значительный вклад в Вакуумная техника внёс немецкий учёный В. Геде. В 1905 он впервые применил вращательный ртутный насос, в 1913 создал первый молекулярный насос (рис. 4), в 1915 опубликовал отчёт о диффузионном насосе (рис. 5). В 1916 американский учёный Ленгмюр создал конденсационный парортутный насос (рис. 6).

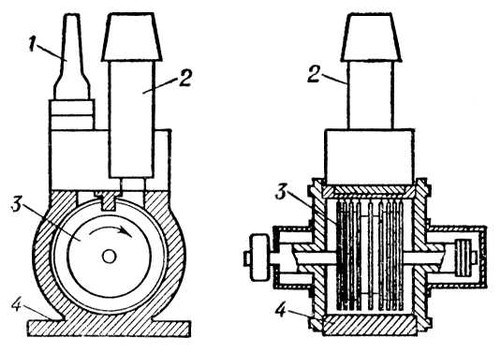

Рис. 4. Молекулярный насос Геде: 1 — выпускной патрубок; 2 — впускной патрубок; 3 — ротор; 4 — корпус.

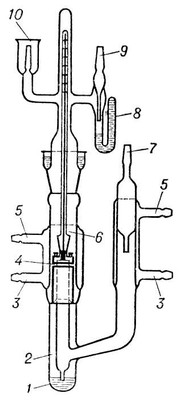

Рис. 5. Первый диффузионный насос: 1 — испаритель; 2 — паропровод; 3, 5 — вход и выход проточной воды; 4 — диффузионная щель; 6 — термометр; 7 — выпускная трубка; 8 — ртутный затвор; 9 — патрубок первой откачки; 10 — впускная трубка.

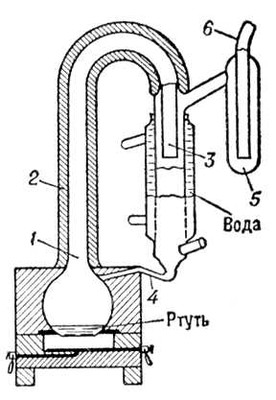

Рис. 6. Первый конденсационный парортутный насос Ленгмюра: 1 — колба с ртутью; 2 — изолирующая рубашка; 3 — трубка для отвода паров ртути; 4 — канал для отвода сконденсировавшихся паров; 5 — ловушка; 6 — трубка для подсоединения насоса к откачиваемому объёму.

  Быстрое развитие Вакуумная техника связано с развитием электроники, ядерной энергетики, ускорительной техники. Современные достижения в области вакуумной дистилляции, широкое распространение вакуумно-металлургических и вакуумно-химических процессов, работы в области управляемых термоядерных реакций, техника получения тонких плёнок, особо чистых материалов для космических летательных аппаратов и испытания этих аппаратов в условиях, близких к космическим, стали возможны только благодаря высокому уровню развития современной Вакуумная техника В июне 1958 в Бельгии состоялся первый Международный конгресс по Вакуумная техника, решением которого было создание Международного общества по вакуумной физике и вакуумной технике.

  Вакуумная система, или вакуумная установка, представляет собой ёмкость, соединённую с вакуумными насосами, и включает в себя вакуумметры,вакуумную арматуру, течеискатели и др. устройства. Выбор типа вакуумного насоса для поддержания вакуума при обеспечении заданного процесса определяется рабочим диапазоном давлений насоса и его предельным давлением; быстротой откачки насоса в заданном диапазоне (рис. 7). Порядок получения высокого вакуума следующий: механическими форвакуумными насосами от атмосферного давления до 10^-1 н/м² (10^-3мм рт. ст.); диффузионными насосами до 10^-5н/м² (10^-7 мм рт. ст.); ионно-сорбционными насосами до 10^-9 н/м² (10^-11 мм рт. ст.). Достижение давлений порядка 10^-6—10^-7н/м² (10^-8—10^-9 мм рт. ст.) и меньше невозможно без предварительного удаления газа со стенок откачиваемого объёма.

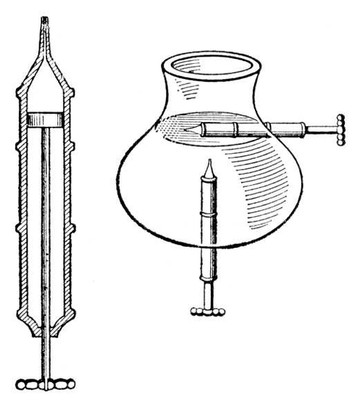

Рис. 1 (слева). Шприц Герона. Рис. 2 (справа). Колба Герона для создания разрежения.

  При последовательном соединении насосов количество газа Q = p₁s₁ = p₂S₂=.... p_iS_i, где p_i— впускное давление; s_i — быстрота откачки. При этом насосы выбирают таким образом, чтобы впускное давление в каждом последующем было заведомо меньше и не достигало допустимого выпускного давления предыдущего. Полнота использования насосов в вакуумной системе определяется быстротой откачки насоса s_n и сопротивлением канала, соединяющего насос с откачиваемым элементом вакуумной системы. Эффективная быстрота откачки



  где



  — пропускная способность вакуумпровода, величина, обратная сопротивлению (измеряется в единицах быстроты откачки, л/сек). Следовательно, всегда s_эф < s_н; s_эф < u. Существует следующая зависимость между количеством газа, протекающим через вакуумпровод Q = p_iS_i, пропускной способностью вакуумпровода u и разностью давлений на его концах: Q = u (p₂ — p₁). Значение u в общем случае определяется природой газа, его состоянием, геометрией вакуумпровода и режимом течения газа.

  В установках, в которых требуемая быстрота откачки столь значительна, что не может быть обеспечена насосами, установленными вне откачиваемого объёма, используют поглощающие свойства распылённого металла, например титана, аналогично тому, как это имеет место в ионно-сорбционных насосах. Внутри откачиваемого объёма устанавливают один или несколько испарителей, с помощью которых на внутренних стенках камеры осаждается титан. Для удаления газа, не поглощаемого титаном, к откачиваемому объёму присоединяют диффузионный насос.

  Одной из задач Вакуумная техника является измерение малых давлений до 10^-12н/м² (10^-14 мм рт. ст.) и ниже и достижение герметичности вакуумной системы, в особенности в местах соединения отдельных её элементов. Измерение столь малых давлений требует специальной аппаратуры (см. Вакуумметрия). Обнаружение течей осуществляется специальными течеискателями.

  Вакуумная техника широко применяют как в промышленности, так и в лабораторной практике. Например, массовое производство различных электровакуумных приборов неразрывно связано с совершенствованием получения высокого вакуума и возможностью его поддержания. Изготовление этих приборов требует удаления газов (обезгаживания) и использования геттеров для сохранения вакуума. Вакуумную обработку таких приборов производят на многопозиционных карусельных откачных автоматах. Приборы проходят позиции: установку, откачку, прогрев и обезгаживание с целью удаления с внутренних поверхностей адсорбированных газов, распыление геттерирующих веществ, отпайку и съём. Очистку и разделение высокомолекулярных кремнийорганических соединений, продуктов полимеризации, масляных фракций нефти, сложных эфиров, спирта, концентратов витаминов и др. продуктов производят в вакууме 10^-1н/м² (10^-3 мм рт. ст.). В вакууме ведут обезгаживание и пропитывают изоляционные материалы, заливают конденсаторы и трансформаторы, пропитывают кабели, сушат вещества (например, пластмассы), которые при атмосферном давлении не высушиваются. В вакууме также сушат при комнатной и повышенной температурах и в замороженном состоянии методом сублимации термочувствительных веществ (яичный белок, ферменты, женское молоко, антибиотики, культуры бактерий, вакцины и т.д.). Вакуумными насосами удаляют растворители из веществ, не допускающих нагревания (например, взрывчатые вещества), и повышают концентрацию растворов.

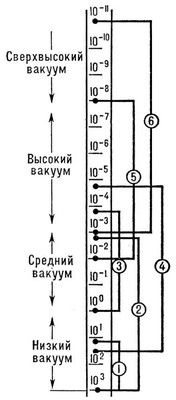

Рис. 7. Области действия различных вакуумных насосов (в н/м²): 1 — водокольцевых; 2 — поршневых; 3 — паромасляных бустерных; 4 — механических бустерных; 5 — диффузионных; 6 — ионно-сорбционных.

  Вакуум нашёл применение при термическом или катодном распылении металла для нанесения покрытий и металлизации различных материалов, например в производстве оптических и бытовых зеркал, ёлочных игрушек, отражателей автомобильных и самолётных фар, украшений из металлов и пластмасс. В вакууме производят обработку тканей при крашении, металлизацию бумаги, керамики, матриц граммофонных пластинок и полупроводниковых материалов, нанесение защитных и декоративных плёнок в рабочем диапазоне давлений 10^-2—10^-4н/м² (10^-4—10^-6мм рт. ст.).

В металлургии в вакууме восстанавливают металлы из руд и их химических соединений, производят плавку, рафинирование и дегазацию металлов (см. Вакуумная плавка, Дегазация стали). Процессы плавки, испарения и перегонки металлов в вакууме лежат в основе получения материалов высокой чистоты. Для этого в металлургии применяют высокопроизводительные многопластинчатые пароэжекторные насосы и бустерные (пароструйные и механические) с рабочим давлением до 10^-2 н/м² (10^-4 мм рт. ст.).

Средства Вакуумная техника в современной экспериментальной физике обеспечивают работы электрофизических приборов и установок, в которых осуществляется движение пучков заряженных частиц. Только в сверхвысоком вакууме возможны исследования физических свойств поверхностей твёрдых тел, а также некоторые исследования, требующие получения газов высокой чистоты.

  В установках с откачиваемыми объёмами в сотни м³ осуществляют непрерывную откачку множеством (до нескольких десятков) параллельно работающих высокопроизводительных насосов с быстротой откачки от сотен до десятков м³/сек. Наряду с диффузионными насосами широко применяются ионно-сорбционные, обладающие большой быстротой откачки и остаточным давлением ниже 10^-8 н/м² (10^-10мм. рт. ст.).

Решение многих сложных проблем наука и техники требует достижения давлений 10^-14н/м² (10^-16мм рт. ст.) и ниже, а также измерения таких давлений. Для этого необходимы совершенные измерительные приборы, высокочувствительные методы проверки герметичности и создание достаточных уплотнений в аппаратуре для сверхвысокого вакуума, подготовка и очистка поверхностей откачиваемых объёмов, которая исключает выделение этими поверхностями загрязняющих газов.



  Лит.: Вакуумное оборудование и вакуумная техника, под ред. А. Гутри и Р. Уокерлинг, пер. с англ., М., 1951; Яккель Р., Получение и измерение вакуума, пер. с нем., М., 1952; Ланис В. А., Левина Л. Е., Техника вакуумных испытаний, 2 изд., М. — Л., 1963; Дэшман С., Научные основы вакуумной техники, пер. с англ., М., 1964; Королев Б. И., Основы вакуумной техники, 5 изд., М. — Л., 1964; Пипко А. И., Плисковский В. Я., Пенчко Е. А., Оборудование для откачки вакуумных приборов, М. — Л., 1965.

  И. С. Рабинович.
