Взрывное штампование, штампование металлов, главным образом листовых, при котором давление создаётся энергией взрыва бризантного взрывчатого вещества, пороха или газовой смеси через передающую (промежуточную) среду. Принципиальное отличие Взрывное штампование от обычного — в мгновенном (мсек и мксек) приложении к деформируемому металлу больших механических напряжений, значительно превышающих предел упругости данного металла. Качество изделий по точности и физико-механическим свойствам не уступает, а часто и превосходит качество изделий, отштампованных на прессах. Взрывное штампование предложено в Харьковском авиационном институте в 40-х гг., а в середине 50-х гг. широко применялось при изготовлении крупногабаритных деталей ракет и самолётов. Различают несколько видов установок для Взрывное штампование: через жидкую передающую среду, чаще всего воду (рис. 1); через газовую среду; в атмосфере разреженного газа или в вакуумной камере. Материалом для штампов (матриц) при мелкосерийном производстве деталей с помощью взрывчатых веществ служат мягкие стали, алюминий, цинк, пластмассы, армобетон и др. материалы; при крупносерийном производстве штампы изготовляют из обычных штамповых и инструментальных сталей. Простейшая установка для Взрывное штампование представляет собой углублённый в землю железобетонный с металлической облицовкой бассейн с водой. Матрица с расположенным над ней зарядом полностью погружается в воду и производится взрыв.

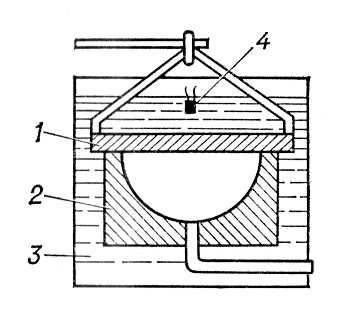

Схема штампования в воде: 1 — заготовка; 2 — матрица; 3 — ёмкость с водой; 4 — заряд взрывчатого вещества.

  Взрывное штампование в бассейнах сопряжено с рядом недостатков, препятствующих его широкому распространению (необходимо каждый раз или опускать в воду многотонную матрицу, или откачивать воду из бассейна, а потом наполнять его вновь; выплеск воды силой взрыва и сейсмические колебания грунта затрудняют Взрывное штампование в бассейнах внутри зданий и вынуждают чаще всего производить его на открытых полигонах). Этих недостатков лишено безбассейновое Взрывное штампование, выполняемое в подвижных (рис. 2) или стационарных камерах; вода находится только между зарядом и заготовкой, а остальное пространство бронекамеры заполнено воздухом, значительно ослабляющим ударную волну. В микробассейн с водой, образованный прижимным кольцом, укладывается плоский заряд бризантного взрывчатого вещества. В торцевых стенках бронекамеры сделаны вырезы, и в момент взрыва они закрываются неподвижными стенками, укреплёнными на фундаменте с помощью контрфорсов. Вырезы в торцевых стенках дают возможность одной бронекамерой обслужить два и более рабочих места, экономя площадь цеха. Безбассейновое Взрывное штампование — перспективный процесс, позволяющий снизить трудоёмкость изготовления деталей по сравнению со штампованием на прессах до 10 раз, в 20 раз уменьшить капитальные затраты и резко сократить сроки организации производства. Взрывное штампование каждой детали может производиться крупными зарядами за один взрыв (так называемое одноимпульсное Взрывное штампование), серией малых зарядов (так называемое многоимпульсное Взрывное штампование). Многоимпульсное Взрывное штампование иногда осуществляется автоматически, с подачей зарядов из специального подающего бункера.

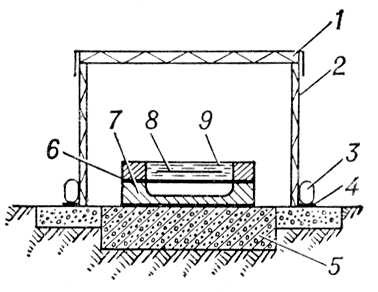

Подвижная бронекамера для безбассейнового штампования взрывом: 1 — крышка; 2 — корпус; 3 — автомобильные колеса; 4 — уголковые рельсы; 5 — фундамент; 6 — металлический лист; 7 — матрица; 8 — плоский заряд взрывчатого вещества; 9 — микробассейн с водой.



  Лит.: Пихтовников Р. В., Завьялова В. И., Штамповка листового металла взрывом, М., 1964; Степанов В. Г., Шавров И. А., Импульсная металлообработка в судовом машиностроении, Л., 1968.

  Р. В. Пихтовников.
