Герцшпрунга — Ресселла диаграмма, «спектр—светимость» диаграмма, диаграмма зависимости между спектральным классом (или температурой поверхности) и абсолютной звёздной величиной (или логарифмом светимости) звёзд, позволяющая делать выводы о природе и развитии звёзд. Г. — Р. д. названа по имени Э. Герцшпрунга, впервые обнаружившего указанную зависимость, и Г. Ресселла, детально её изучившего. Г. — Р. д. представляет собой своеобразную диаграмму состояния звезд, вследствие чего звёзды со сходными физическими характеристиками образуют на ней более или менее изолированные группы, характеризующие начальные условия и дальнейшие стадии эволюции звёзд. Большинство известных звёзд располагается на главной последовательности (см. рис. 1 и 2), простирающейся по диагонали Г. — Р. д. от горячих голубых звёзд (например, Спика; спектральный класс В) со светимостью в 1000 раз больше солнечной через белые звёзды (Сириус; А), желтовато-белые (Процион; F), жёлтые (Солнце; G), оранжевые (t Кита; К) к красным карликам (звезда Крюгер 60; М), которые слабее Солнца в 1000 раз. Звёзды-гиганты — жёлтые, оранжевые и красные звёзды больших размеров (Капелла, Арктур, Альдебаран) — находятся справа от главной последовательности. Сверхгиганты — сравнительно немногочисленная группа звёзд всех спектральных классов очень большой светимости (в 10⁴—10⁵ раз больше солнечной) — заполняют самую верхнюю область Г. — Р. д. (Ригель; В и Бетельгейзе; М). Субгигантами называют красноватые звёзды, размеры которых больше звёзд главной последовательности той же светимости (компоненты затменно-двойных звёзд). Субкарлики — это звёзды-карлики главной последовательности, отличающиеся пониженным содержанием металлов, характерным для звёзд сферической составляющей Галактики, и располагающиеся вследствие этого на Г. — Р. д. в пределах главной последовательности. (Первоначально предполагалось, что субкарлики образуют самостоятельную последовательность на 1—1,5 звёздной величины ниже главной последовательности.) Группа белых карликов — очень плотных маленьких звёзд, находится на 10 звёздных величин ниже главной последовательности. Для каждой группы звёзд свойственны определённые зависимости между массой, светимостью и радиусом и свои особенности строения (см. Звёзды). Количество звёзд в разных областях Г. — Р. д. различно; звёзд большой светимости значительно меньше, чем слабых. Вне описанных групп звёзд практически нет. На рисунках представлены Г. — Р. д. для звёзд окрестности Солнца и звёзд рассеянных скоплений, принадлежащих плоской составляющей Галактики (рис. 1), и звёзд шаровых скоплений, относящихся к сферической составляющей Галактики (рис. 2). Различие между диаграммами (отсутствие сверхгигантов в верхней части главной последовательности у звёзд сферической составляющей) объясняется разницей в возрасте (т. е. в наблюдаемых стадиях эволюции) и в начальном химическом составе обеих составляющих. (Звёзды сферической составляющей в основном более старые и содержат меньше металлов.)

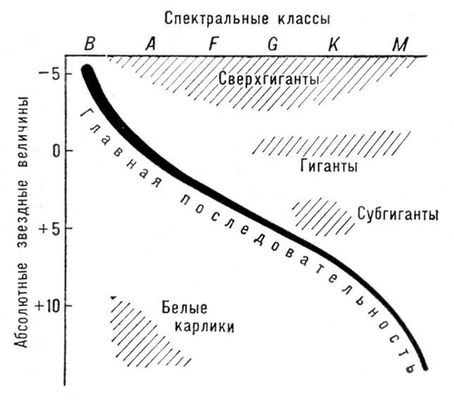

Рис. 1. Диаграмма Герцшпрунга — Ресселла для звёзд плоской составляющей Галактики.

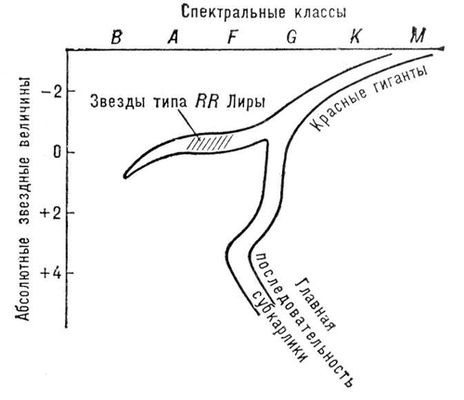

Рис. 2. Диаграмма Герцшпрунга — Ресселла для звёзд сферической составляющей Галактики.

  А. Г. Масевич.
