Гидравлический двигатель, машина, преобразующая энергию потока жидкости в механическую энергию ведомого звена (вала, штока). По принципу действия различают Гидравлический двигатель, в которых ведомое звено перемещается вследствие изменения момента количества движения потока жидкости (гидротурбина, водяное колесо), и объёмные Гидравлический двигатель, действующие от гидростатического напора в результате наполнения жидкостью рабочих камер и перемещения вытеснителей (под вытеснителем понимается рабочий орган, непосредственно совершающий работу в результате действия на него давления жидкости, выполненный в виде поршня, пластины, зуба шестерни и т.п.). В Гидравлический двигатель первого типа ведомое звено совершает только вращательное движение. В объёмных Гидравлический двигатель ведомое звено может совершать как ограниченное возвратно-поступательное или возвратно-поворотное движение (гидроцилиндры), так и неограниченное вращательное движение (гидромоторы). Гидроцилиндры подразделяются на силовые и моментные; в силовом гидроцилиндре (рис. 1) шток, связанный с поршнем, совершает прямолинейное возвратно-поступательное движение относительно цилиндра: в моментном гидроцилиндре, называемом также квадрантом (рис. 2), вал совершает возвратно-поворотное движение относительно корпуса на угол, меньший 360°.

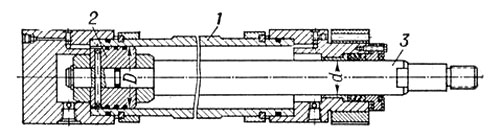

Рис. 1. Силовой гидроцилиндр: 1 — цилиндр; 2 — поршень; 3 — шток.

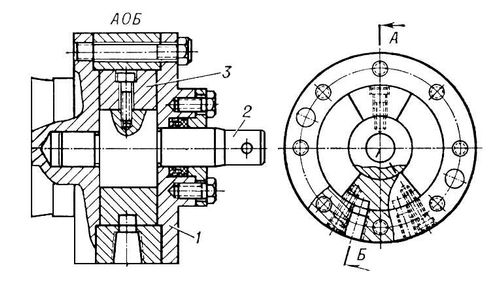

Рис. 2. Моментный гидроцилиндр: 1 — корпус; 2 — вал; 3 — лопасть.

  Гидромоторы разделяются на поршневые, в которых рабочие камеры неподвижны, а вытеснители совершают только возвратно-поступательное движение, и роторные. В роторных гидромоторах рабочие камеры перемещаются, а вытеснители совершают вращательное движение, которое может сочетаться с возвратно-поступательное (кулисные гидромоторы). В зависимости от формы вытеснителей кулисные гидромоторы подразделяют на пластинчатые и роторно-поршневые (радиальные и аксиальные). Наиболее распространены аксиальные роторно-поршневые (рис. 3), в которых давление рабочей жидкости на поршень создаёт на наклонной шайбе реактивное усилие, приводящее во вращение вал. Объёмные Гидравлический двигатель применяют в гидроприводе машин. Давление рабочей жидкости достигает 35 Мн/м² (350 кгс/см²). Гидромоторы изготовляют мощностью до 3000 квт.

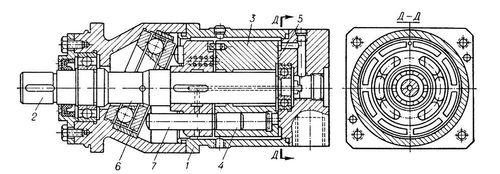

Рис. 3. Аксиальный роторно-поршневой гидромотор: 1 — корпус; 2 — вал; 3 — ротор; 4 — поршень; 5 — распределительный диск; 6 — наклонная шайба; 7 — толкатель.



  Лит.: Объёмные гидравлические приводы, М., 1969.

  И. З. Зайченко.
