Гироорбитант, гироорбита, гиробинормаль, гироскопическое устройство для определения угла рыскания (отклонения от плоскости орбиты) искусственного спутника Земли. Гироорбитант представляет собой трёхстепенной астатический гироскоп, у которого относительно оси вращения наружного карданова кольца приложен вводимый пружинами восстанавливающий момент, а также момент демпфирования. Гироорбитант по принципу действия схож с маятниковым гирокомпасом, но роль маятника в нём выполняют пружины. Прибор (см. рис.) устанавливается на спутнике, который по сигналам от индикатора вертикали стабилизируется относительно местной вертикали. При этом, если угол рыскания спутника равен нулю, то ось вращения наружного карданова кольца 2 располагается по касательной к орбите, а ось Oz гироскопа — по нормали к ней. При отклонении оси гироскопа от указанного направления, вследствие того что движение спутника по орбите представляет собой вращение с угловой скоростью w₀ вокруг оси, перпендикулярной к плоскости орбиты, и вследствие наличия пружин 3, возникают моменты, стремящиеся совместить ось Oz гироскопа с вектором w₀; это направление оси является устойчивым. При возникновении у спутника угла рыскания плоскость наружного карданова кольца 2 выходит из совмещения с плоскостью орбиты и с потенциометра 5, установленного на оси вращения гирокамеры 1, снимается угол рыскания спутника. Существуют др. схемы Гироорбитант, близкие к схеме гирокомпаса с косвенной коррекцией. При этом сигнал для системы коррекции формируется на основании показаний индикатора вертикали, установленного на борту спутника. Гироорбитант широко используют в качестве курсового прибора, с помощью которого спутник ориентируется по азимуту относительно орбитальной системы координат.

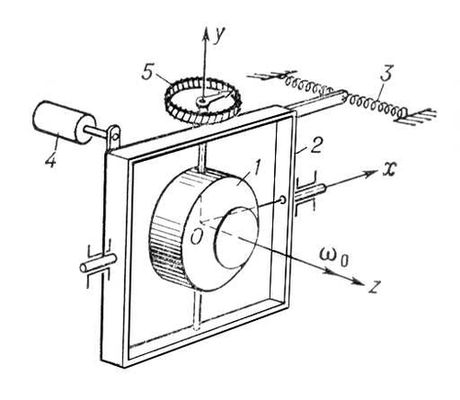

Принципиальная схема гироорбитанта. Oxyz — система координат, связанная с гирокамерой: 1 — гирокамера с ротором; 2 — наружное карданово кольцо; 3 — пружина; 4 — демпфер; 5 — потенциометр.

  А. Ю. Ишлинский, С. С. Ривкин.
