Гистограмма (от греч. histos, здесь — столб и ...грамма), столбчатая диаграмма, один из видов графического изображения статистического распределении каких-либо величин по количественному признаку. Гистограмма представляет собой совокупность смежных прямоугольников, построенных на прямой линии. Площадь каждого прямоугольника пропорциональна частоте нахождения данной величины в изучаемой совокупности. Пусть, например, измерение диаметров стволов 624 сосен дало следующие результаты:
Диаметр, см |
14—22 |
22—30 |
30—38 |
38—62 |
Число стволов |
57 |
232 |
212 |
123 |

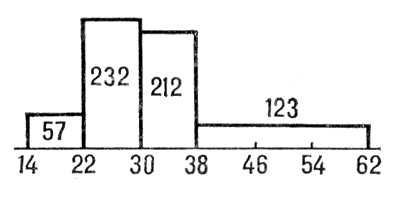

На горизонтальной оси откладываются границы групп, на которые стволы разбиты по их диаметру, и на отрезке, соответствующем каждой группе, строится как на основании прямоугольник с площадью, пропорциональной числу стволов, попавших в данную группу (рис. 1).
Рис. 1 к ст. Гистограмма.

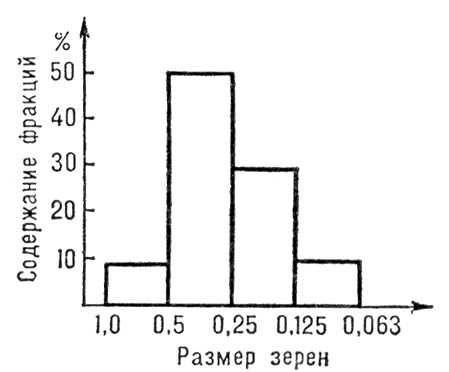

В виде Гистограмма часто изображают гранулометрический состав горных пород. В этом случае на вертикальной оси откладывают процентное содержание полученных групп частиц т. н. фракций, а на горизонтальной оси — логарифмы их граничных размеров (рис. 2). Использование логарифмов вызвано тем, что при гранулометрическом анализе частицы подразделяются на фракции, размеры которых убывают в геометрической прогрессии. Иногда Гистограмма строятся на произвольно выбранных равных отрезках, независимо от разности граничных размеров фракций. Тогда высоты столбиков пропорциональны содержанию размеров фракций.
Рис. 2 к ст. Гистограмма.
