Глобоидная передача, разновидность червячной передачи, в которой образующая червяка имеет глобоидную (вогнутую) форму. Рабочая поверхность глобоидного червяка образуется вращением вокруг его оси O₁O₂ (рис.) дуги окружности диаметром d, ограниченной углом обхвата 2b. В СССР стандартизованы Глобоидная передача с прямолинейными профилями витков червяка и зубьев колеса. Профили образуются прямыми, касательными к профилирующей окружности d₀.

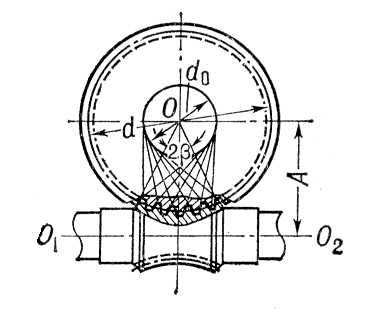

Рис. к ст. Глобоидная передача.

  Глобоидная передача — зубчатовинтовая передача, получает всё большее распространение благодаря высокой нагрузочной способности, которая обусловлена одновременным зацеплением большого числа зубьев (4—7) и благоприятным расположением линий контакта. При работе Глобоидная передача создаётся жидкостный или полужидкостный режим трения, при котором контактные поверхности зубьев колеса и витков червяка полностью или в большей части разделены устойчивым слоем смазки. Средние и мощные Глобоидная передача при одинаковых размерах с обычной червячной передачей способны передавать в 3—5 раз большую мощность и, наоборот, при той же передаваемой мощности размеры и масса Глобоидная передача оказываются значительно меньшими. К недостаткам Глобоидная передача относятся: более сложное изготовление и сборка, чем обычных червячных передач; работа в напряжённом тепловом режиме и необходимость в искусственном охлаждении. Наиболее эффективно применение Глобоидная передача для работы с большими нагрузками в установившемся режиме, а также при необходимости создания компактного и лёгкого оборудования (например, в транспортных и горных машинах, самолётах и т.п.).



  Лит.: Зак П. С., Глобоидная передача, М., 1962; Часовников Л. Д., Передачи зацеплением, 2 изд., М., 1969.

  А. А. Пархоменко.
