Глубиномер, прибор для измерения глубин отверстий, пазов, высоты уступов и т.д. Основанием Глубиномер устанавливают на поверхность, от которой определяют размер. В зависимости от вида отсчётного устройства, по которому определяется размер, Глубиномер подразделяются на штангенглубиномеры (рис. 1) с пределом измерений от 0 до 200 и 320 мм и величиной отсчёта 0,05 мм; с пределом измерений от 0 до 500 мм и величиной отсчёта 0,1 мм; микрометрические Глубиномер (рис. 2) с пределом измерения до 150 мм и ценой деления 0,01 мм; индикаторные Глубиномер (рис. 3) с пределом измерения 100 мм и ценой деления 0,01 мм. Большое распространение получили штангенглубиномеры с плоским мерным стержнем, некоторые из них имеют штанги с уступом на конце для измерения, например, толщины паза или штанги в виде цилиндрического стержня диаметром 2 мм для измерения глубин в труднодоступных местах. На штангенглубиномерах размер отсчитывается непосредственно по линейке с делениями; микрометрические и индикаторные Глубиномер снабжаются сменными измерительными стержнями, показания отсчитываются соответственно по микрометру с пределом измерения до 25 мм или индикатору с пределом измерения 10 мм.

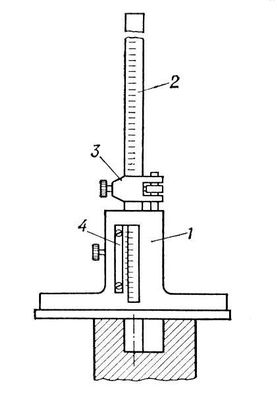

Рис. 1. Штангенглубиномер: 1 — рамка с основанием; 2 — штанга; 3 — микрометрический механизм; 4 — нониус. Глубиномер.

Рис. 1. Штангенглубиномер: 1 — рамка с основанием; 2 — штанга; 3 — микрометрический механизм; 4 — нониус.

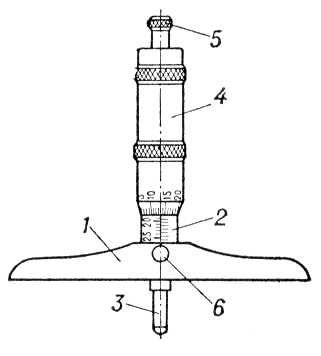

Рис. 2. Микрометрический глубиномер: 1 — основание; 2 — стебель; 3 — измерительный стержень; 4 — барабан; 5 — трещотка; 6 — стопор. Глубиномер.

Рис. 2. Микрометрический глубиномер: 1 — основание; 2 — стебель; 3 — измерительный стержень; 4 — барабан; 5 — трещотка; 6 — стопор.

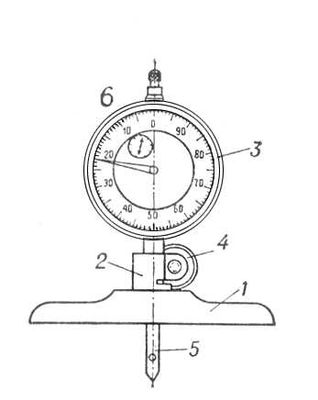

Рис. 3. Индикаторный глубиномер: 1 — основание; 2 — державка; 3 — индикатор; 4 — винт для крепления индикатора; 5 — сменный измерительный стержень. Глубиномер.

Рис. 3. Индикаторный глубиномер: 1 — основание; 2 — державка; 3 — индикатор; 4 — винт для крепления индикатора; 5 — сменный измерительный стержень.

  Н. Н. Марков.
