Динамическое торможение электропривода, режим работы электропривода, при котором в результате взаимодействия постоянного магнитного потока в электродвигателе с током замкнутого электропроводящего контура создаётся тормозное усилие. В электроприводе с электродвигателем постоянного тока Динамическое торможение осуществляется замыканием обмотки якоря накоротко или через добавочное активное сопротивление при включённой обмотке возбуждения. В электроприводе с асинхронным электродвигателем Динамическое торможение достигается пропусканием по обмотке статора постоянного тока, при этом обмотка ротора образует замкнутый контур. Динамическое торможение синхронного электродвигателя выполняется при включённой обмотке возбуждения и замыкании накоротко или через добавочное активное сопротивление обмотки статора.

  Примеры включения электродвигателей постоянного и переменного тока для выполнения Динамическое торможение приведены на рис. 1.

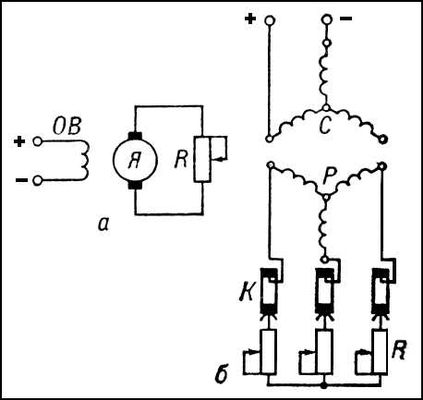

Рис. 1. Электрические схемы включения двигателей постоянного (а) и переменного (б) тока (асинхронного) при динамическом торможении: ОВ — обмотка возбуждения; Я — якорь; R — добавочное сопротивление; С — статор; Р — ротор; К — контактные кольца.

  Тормозное усилие зависит от частоты вращения электродвигателя. Эта зависимость называется тормозной механической характеристикой электропривода. При различных сопротивлениях R₁ < R₂ < R₃ < R₄ механические характеристики различны как у электродвигателей постоянного тока (рис. 2, а), так и у асинхронных электродвигателей с фазным ротором (рис. 2, б). Потери энергии в электродвигателе при Динамическое торможение имеют порядок значения кинетической энергии, запасённой во вращающихся массах электропривода (при полной остановке). Динамическое торможение применяют для быстрой остановки электропривода рабочих машин, при необходимости равномерного подъёма и спуска грузов, в шахтных подъёмниках и т. п.

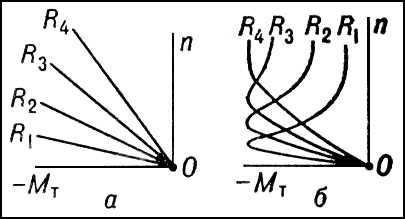

Рис. 2. Механические характеристики динамического торможения для двигателя постоянного тока (а) и асинхронного электродвигателя (б): n — частота вращения электродвигателя; — М_т — тормозной момент; R_1—4 — добавочные сопротивления.



  Лит.: Голован А. Т., Основы электропривода, М. — Л., 1959; Вешеневский С. Н., Характеристики двигателей в электроприводе, 5 изд., М., 1967; Мейстель А. М., Электроприводы с полупроводниковым управлением. Динамическое торможение приводов с асинхронными двигателями, М. — Л., 1967.

  А. М. Мейстель.
