Дренажные машины, служат для устройства дренажа на осушаемых и орошаемых землях, а также торфяных месторождениях. Дренажные машины различаются по способу укладки дрен в грунт (траншейный, узкотраншейный, бестраншейный), в соответствии с которым их конструкции отличаются типом рабочего органа, устройствами для формования труб и общей компоновкой (самоходные, навесные на трактор или прицепные к нему).

  При траншейном способе применяют Дренажные машины с рабочим органом в виде ковшовой цепи (рис. 1). Работы по прокладке дрен траншейным способом с помощью дреноукладчика состоят из рытья траншеи, укладки фильтра и дренажных труб. Экскаватор-дреноукладчик, передвигаясь на гусеничном ходу, прокладывает траншею ковшами (грунт из которых поступает на ленточный конвейер и разгружается в насыпь сбоку траншеи) или скребками, выносящими грунт на поверхность, где он разравнивается шнеками. По жёлобу трубоукладчика (установлен сзади ковшовой рамы) укладываются керамические трубы плотно одна к другой на дно траншеи, предварительно подготовленной зачистным башмаком. Траншею засыпают сначала вручную, а затем бульдозером. Трубоукладчики иногда оборудуются катушкой со стеклотканью, которая подкладывается под трубы и играет роль защитного и фильтрующего материала.

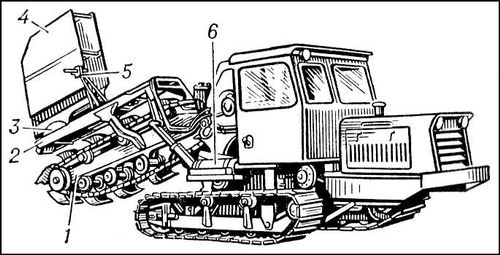

Рис. 1. Многоковшовый цепной экскаватор-дреноукладчик: 1 — ковшовая рама; 2 — верхняя рама; 3 — направляющая трубоукладчика; 4 — трубоукладчик; 5 — датчик механизма регулирования уклона; 6 — конвейер.

  При узкотраншейном способе трубы укладывают в траншею не шире 25 см одновременно с её отрытием. При этом способе применяются многоковшовые узкотраншейные экскаваторы с цепными, скребковыми или баровыми, роторными и шнековыми рабочими органами. Одновременно с рытьём траншеи производят укладку керамических или пластмассовых труб. Уклон дна отрываемой траншеи поддерживается автоматически. Дренажные трубы подаёт оператор в спускной лоток вручную или с помощью приспособлений.

  При бестраншейном способе пластмассовые трубы укладываются на дно узкой щели (глубиной до 2,5 м), прорезаемой черенковым ножом (рис. 2). В СССР разработаны машины для формования труб из ленты и одновременной укладки (рис. 3). Лента с катушки, установленной сзади ножа, проходит через трубоформующий аппарат (стыки нахлёстки скрепляются перфорирующими звёздочками, которые одновременно пробивают водоприёмные отверстия, или фигурными вырезами — шов «молния») и ложится на дно траншеи или щели. Кротовый дренаж прокладывают навесными на трактор машинами-кротователями. Рабочим органом их является нож с обтекателем на конце, к которому шарнирно или на тросе прикреплён дренер, выдавливающий в грунте полость — кротовую дрену.

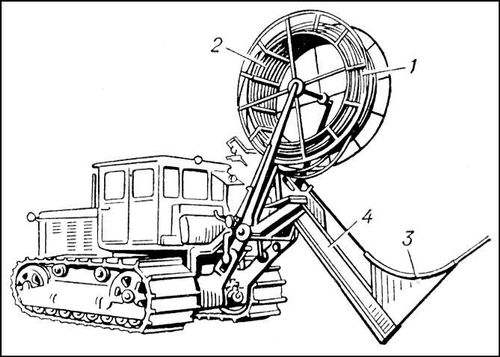

Рис. 2. Машина для укладки готовых пластмассовых труб: 1 — барабан; 2 — труба; 3 — направляющий жёлоб; 4 — нож.

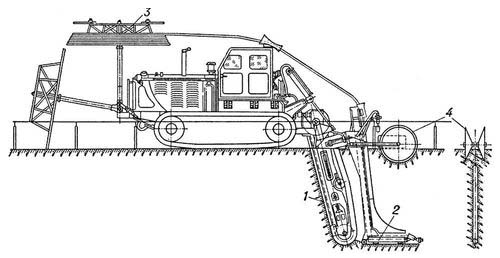

Рис. 3. Машина с подземной формовкой пластмассовых труб: 1 — цепной бар; 2 — трубоформователь; 3 — механизм для укладки готовых труб; 4 — закрывающий аппарат.



  Лит.: Мер И. И., Мелиоративные машины, М., 1964; Рябов Г. А., Мер И. И., Прудников Г. Т., Мелиоративные и строительные машины, М., 1968; Казаков В. С., Томин Е. Д., Механизация строительства закрытого дренажа на осушаемых и орошаемых землях, М., 1969.

  Л. М. Малков, И. И. Мер.
