Земляная плотина, плотина, возводимая из грунтовых материалов (песчаных, суглинистых, глинистых и др.) и имеющая в поперечном сечении трапецеидальную или близкую к ней форму. Земляная плотина сооружают, как правило, глухими (без перелива воды через гребень); простота устройства и эксплуатации способствовала их широкому распространению во многих странах. В зависимости от применяемых для тела плотины материалов и способов обеспечения водонепроницаемости различают 6 основных типов Земляная плотина (рис.). Земляная плотина можно строить практически на любых основаниях (кроме сильно разжиженных илистых грунтов). Водонепроницаемая часть плотины (экран, ядро, диафрагма) со скальным основанием обычно соединяется зубом или бетонной шпонкой, под которыми в трещиноватой породе устраивается противофильтрационная завеса. При нескальном основании, если водоупор (глина, скала) расположен на приемлемой глубине, водонепроницаемую часть плотины сопрягают с водоупором грунтовым зубом, шпунтовой стенкой или завесой. При глубоком залегании водоупора устраивают понур или висячие зуб и шпунтовую стенку.

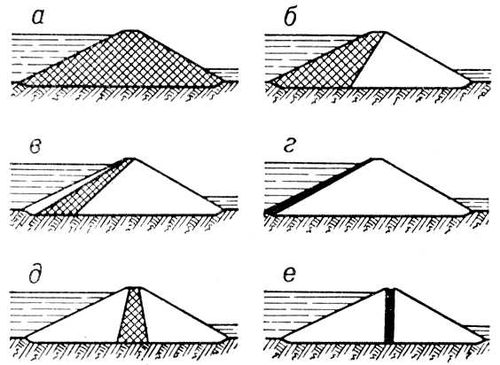

Основные типы земляных плотин: а — из однородного грунта; б — из разнородных грунтов (с водонепроницаемой верховой призмой); в — с экраном из грунтового материала; г — с экраном из негрунтового материала (бетона, железобетона, металла и др); д — с ядром; в — с диафрагмой.

  По способам возведения различают Земляная плотина: насыпные, сооружаемые сухой отсыпкой грунта с искусственным уплотнением, а также без плотнения (с отсыпкой грунта в воду или при помощи направленного взрыва), и намывные, возведение которых (намыв тела плотины) осуществляется способом гидромеханизации. Дренаж Земляная плотина обычно выполняется в виде дренажной призмы или заглубленного в тело плотины дренажного тюфяка. Для защиты верховых (напорных) откосов Земляная плотина от действия волн используют каменную наброску, мощение, покрытие их бетонными или железобетонными плитами. Низовые откосы защищают посевом трав, одерновкой, отсыпкой гравия и щебня. Современные способы механизации земляных работ позволяют сооружать Земляная плотина высотой 150 м и более. См. также Плотина.



  Лит.: Гришин М. М., Гидротехнические сооружения, М., 1968; Строительство, т. 1, М., 1964 (Энциклопедия современной техники).

  П. Н. Кораблинов.
