Зерноуборочный комбайн, машина, которая скашивает и обмолачивает хлеб, ссыпает зерно в бункер, собирает солому и полову в копнитель или сбрасывает на поле. Зерноуборочный комбайн убирают зерновые, зернобобовые, масличные культуры, семенники трав, люпин, кукурузу на зерно и др. по методу прямого комбайнирования (одновременно скашивают и обмолачивают хлеб) или по методу раздельного, двухфазного комбайнирования (скашивают жаткой стебли и укладывают в валок, а затем подбирают и обмолачивают валки). Различают самоходные и прицепные Зерноуборочный комбайн Рабочие органы прицепного Зерноуборочный комбайн, буксируемого трактором, приводятся в действие от установленного на комбайне двигателя или от вала отбора мощности трактора. Самоходный Зерноуборочный комбайн перемещается от двигателя, который приводит в действие и все рабочие органы.

  Первые образцы Зерноуборочный комбайн были изготовлены в США в конце 19 в. Построенные почти полностью из дерева, громоздкие и тяжёлые, Зерноуборочный комбайн требовали для перевозки упряжку из 20—30 лошадей. В 1-й четверти 20 в. Зерноуборочный комбайн были значительно усовершенствованы: дерево в основном заменено металлом, для привода рабочих органов применялся двигатель внутреннего сгорания, конная тяга была заменена локомобилем, а затем — трактором. По мере совершенствования увеличивался выпуск Зерноуборочный комбайн: в 1914 было изготовлено 30 шт., в 1920 — свыше 3,5 тыс., в 1925 — свыше 11 тыс., в 1929 — почти 37 тыс. шт. Заводы сначала освоили выпуск прицепных Зерноуборочный комбайн В последние десятилетия выпуск их за рубежом резко снизился. Изготовляют преимущественно самоходные Зерноуборочный комбайн Разработан навесной Зерноуборочный комбайн, монтируемый на самоходном шасси. Первый русский З. к. «Конная зерноуборка на корню» был построен агрономом А. Р. Власенко в 1868. В царской России Зерноуборочный комбайн не выпускались. В СССР массовое производство прицепных Зерноуборочный комбайн «Коммунар» с захватом 4,6 м организовано в 1930. Вскоре завод «Ростсельмаш» освоил выпуск Зерноуборочный комбайн С-1 с захватом 6,1 м. В 1936 началось производство Зерноуборочный комбайн с захватом 2,4 м. В 1947 освоен выпуск прицепного Зерноуборочный комбайн С-6 и первого самоходного — С-4, в 1956 — прицепных Зерноуборочный комбайн РСМ-8 с захватом 6 м и самоходных — СК-З. С 1962 промышленность выпускает самоходные комбайны СК-4 с пропускной способностью до 4 кг/сек убираемых культур при отношении массы зерна к массе соломы 1:1,5. С 1969 выпускают комбайны СКД-5 «Сибиряк» с пропускной способностью 5 кг/сек, а с 1972 — СК-5 «Нива» с пропускной способностью 5 кг/сек и СК-6-3 «Колос» с пропускной способностью 6 и 8 кг/сек при том же отношении массы зерна к массе соломы. К концу 1970 в сельском хозяйстве СССР было 623 тыс. Зерноуборочный комбайн

  Комбайн (рис. 1) состоит из жатки, молотилки, копнителя, бункера, двигателя, кабины или площадки с органами управления и ходовой части; при раздельной уборке на жатке монтируют подборщик.

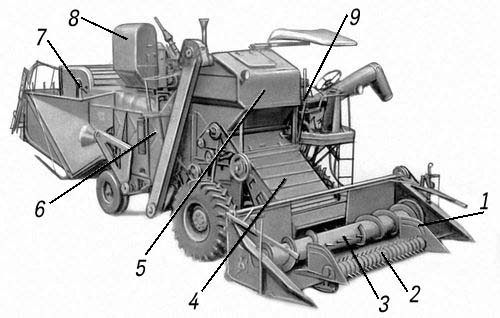

Рис. 1. Самоходный зерноуборочный комбайн с подборщиком: 1 — жатка; 2 — подборщик; 3 — шнековый транспортёр; 4 — наклонный транспортёр; 5 — бункер для зерна; 6 — молотилка; 7 — соломокопнитель; 8 — двигатель; 9 — площадка управления.

  Технологический процесс Зерноуборочный комбайн Режущий аппарат жатки Зерноуборочный комбайн (рис. 2) срезает стебли, а мотовило укладывает их на платформу жатки. Двусторонний шнековый транспортёр сгребает стебли к середине платформы, к пальчиковому механизму, подающему стебли к наклонному транспортёру, который переносит их в приёмную камеру молотилки; приёмный битер равномерно подаёт стебли в молотильный аппарат. Вращающийся барабан во взаимодействии с подбарабаньем обмолачивает хлеб. Основная часть вымолоченного зерна и мелкие примеси просыпаются сквозь просветы подбарабанья на транспортную доску. Барабан выбрасывает солому с оставшимся зерном на прутковую решётку. Пальцы отбойного битера сбрасывают солому на решётчатый соломотряс, выделяющий оставшееся зерно и мелкие примеси. Солома поступает в камеру копнителя, по заполнении которой комбайнер специальным механизмом опускает днище и копна сползает на землю. Транспортная доска подаёт смесь на верхнее решето очистки. Вентилятор нагнетает под решёта очистки струю воздуха. Верхнее решето очистки выделяет крупные, а также лёгкие примеси, которые воздушным потоком направляются в камеру копнителя. Зерно просыпается на нижнее решето очистки, выделяющее оставшиеся примеси. Очищенное зерно по скатной доске ссыпается в кожух шнекового транспортёра, который подаёт зерно в бункер. При раздельной уборке для обмолота хлеба, подсушенного в валках, на жатке Зерноуборочный комбайн крепят, сняв мотовило, подборщик, который сбрасывает валок на наклонный транспортёр, перемещающий подобранные стебли в приёмную камеру молотилки Зерноуборочный комбайн Вместо копнителя на Зерноуборочный комбайн можно навесить измельчитель соломы, который подаёт измельченные стебли вместе с половой в прицепную самосвальную тележку. Для управления Зерноуборочный комбайн на ходу и регулировки его рабочих органов служит гидравлическая система, которой поднимают и опускают жатку, перемещают мотовило и изменяют число его оборотов, а также скорость движения комбайна. Механизмы управления и контрольные приборы размещены на площадке комбайнера. На Зерноуборочный комбайн установлен дизельный двигатель, соединённый клиноремённой передачей с приёмным шкивом моста ведущих колёс и главным контрприводным валом молотилки.

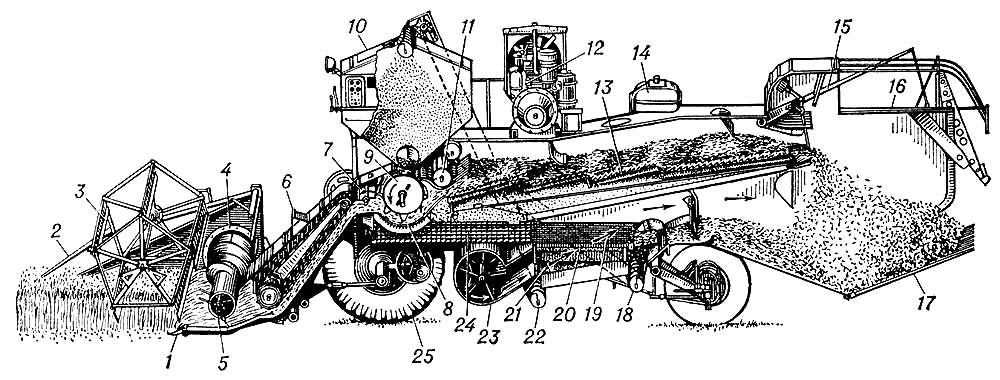

Рис. 2. Устройство и технологическая схема комбайна: 1 — режущий аппарат; 2 — делители; 3 — мотовило; 4 — шнековый транспортёр; 5 — пальчиковый механизм; 6 — наклонный транспортёр; 7 — приёмный битер; 8 — подбарабанье; 9 — молотильный барабан; 10 — бункер; 11 — отбойный битер; 12 — двигатель; 13 — соломотряс; 14 — топливный бак; 15 — соломонабиватель; 16 — копнитель; 17 — откидное днище копнителя; 18 — колосовой шнек; 19 — верхнее решето очистки; 20 — нижнее решето очистки; 21 — скатная доска; 22 — шнековый зерновой транспортёр; 23 — вентилятор; 24 — транспортная доска; 25 — ведущее колесо.

  На базе этого самоходного Зерноуборочный комбайн созданы модификации, предназначенные для работы в различных почвенно-климатических зонах, на почвах различного состава и влажности. Кроме того, для уборки семенников трав, кукурузы на зерно, гречихи, проса, масличных, бобовых и др. культур промышленность выпускает приспособления, монтируемые на Зерноуборочный комбайн Самоходный Зерноуборочный комбайн, предназначенный для уборки риса и зерновых культур на почвах повышенной влажности, вместо ведущих колёс снабжен 2 гусеничными движителями (рис. 3). Некоторые Зерноуборочный комбайн для уборки риса снабжены вторым молотильным аппаратом штифтового типа. Масса, обмолоченная штифтовым аппаратом, поступает для домолота в бильный молотильный аппарат.

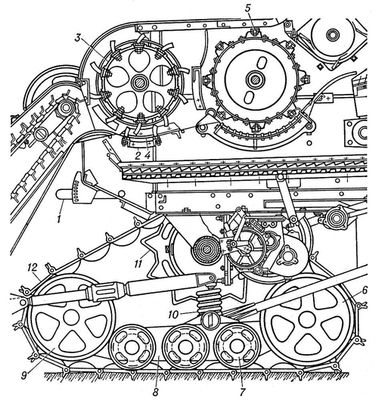

Рис. 3. Молотильное устройство и гусеничный движитель комбайна для уборки риса на переувлажнённых почвах: 1 — рычаг для регулирования зубовой рамки; 2 — зубовая рамка; 3 — штифтовый барабан; 4 — решётка; 5 — бильный барабан; 6 и 9 — направляющие колёса; 7 — каток; 8 — балансирная тележка; 10 — амортизатор; 11 — ведущая звёздочка; 12 — гусеничная лента.

  Для уборки зерновых культур и риса на поливных полях используют Зерноуборочный комбайн с гусеничной ходовой частью высокой проходимости. Для уборки труднообмолачиваемых зерновых культур и культур с легкоповреждаемым зерном применяют Зерноуборочный комбайн с 2 молотильными аппаратами, что на 30% повышает пропускную способность и снижает потери зерна.



  Лит.: Портнов М. Н., Зерновые комбайны, 5 изд., М., 1966; Изаксон Х. И., Самоходные комбайны СК-З и СК-4, 3 изд., М., 1963; Карпенко А. Н., Зеленев А. А., Сельскохозяйственные машины, 2 изд., М., 1968.

  А. Н. Карпенко.
