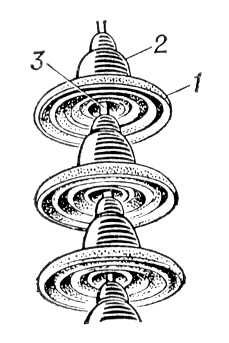

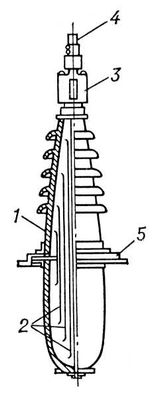

Изолятор электрический, устройство для электрической изоляции и механической связи частей электрического устройства, находящихся под различными электрическими потенциалами. Изолятор (электрический) состоит из диэлектрика (собственно Изолятор (электрический)) и деталей для его крепления (арматуры). Наиболее часто Изолятор (электрический) изготовляют из фарфора и стекла. В радиотехнических устройствах и других высокочастотных установках Изолятор (электрический) выполняют из стеатита, ультрафарфора и других материалов с малыми диэлектрическими потерями (см. Электроизоляционные материалы). Конструкция и размеры Изолятор (электрический) определяются прикладываемыми к ним механическими нагрузками, электрическим напряжением установок и условиями их эксплуатации. Изолятор (электрический) линий электропередачи и открытых распределительных устройств электрических станций и подстанций подвергаются воздействию атмосферных осадков, которые особенно опасны при сильном загрязнении окружающего воздуха. В таких Изолятор (электрический) для увеличения напряжения перекрытия (электрического разряда по поверхности) наружная поверхность делается сложной формы, которая удлиняет путь перекрытия. На линиях электропередачи напряжением от 6 до 35 кв применяют так называемые штыревые Изолятор (электрический) (рис. 1), на линиях более высокого напряжения — гирлянды из подвесных Изолятор (электрический) (рис. 2), число которых в гирлянде определяется номинальным напряжением линии. В открытых распределительных устройствах для крепления ошиновок или установки аппаратов, находящихся под напряжением, обычно используют опорные изоляторы штыревого типа (рис. 3), которые при очень высоких напряжениях (до 220 кв) собирают в колонки, устанавливая один на другой. Для вывода высокого потенциала через заземлённую поверхность (например, крышку бака трансформатора) служат проходные Изолятор (электрический) На рис. 4 показан проходной Изолятор (электрический) на 110—220 кв, фарфоровый корпус которого разделён цилиндрическими барьерами из твёрдого диэлектрика и заполнен трансформаторным маслом, что обеспечивает необходимую электрическую прочность изоляции между токопроводящим стержнем и фланцем. Нижняя часть этого Изолятор (электрический) находится внутри бака трансформатора, благодаря чему имеет значительно меньшие размеры, чем верхняя, расположенная на открытом воздухе. Изолятор (электрический) для установок, работающих в закрытых помещениях, изготовляют из бакелита или фарфора, со значительно более простой формой наружной поверхности, например опорный Изолятор (электрический) фланцевого типа. Рис. 1. Штыревой изолятор. Рис. 2. Гирлянда подвесных изоляторов: 1 — фарфоровая часть; 2 — шапка из ковкого чугуна: 3 — стальной стержень. Рис. 3. Опорный штыревой изолятор высокого напряжения: 1 — фарфоровая часть; 2 — штырь; 3 — шапка. Рис. 4. Маслобарьерный проходной изолятор: 1 — фарфоровая покрышка: 2 — цилиндрические барьеры из бакелита; 3 — маслорасширитель; 4 — токопроводящий стержень; 5 — заземлённый фланец.
Лит.: Изоляторы. М. — Л., 1941; Богородицкий Н. П., Фридберг Изолятор (электрический) Д., Высокочастотные неорганические диэлектрики, М., 1948; Техника высоких напряжений, под ред. Д. В. Разевига, М. — Л., 1968; Долгинов А. Изолятор (электрический), Техника высоких напряжений в электроэнергетике, М., 1968. Д. В. Разевиг. |
||||||||||||||||||||||||||||||||||||||||||||||
|
