Индуктивности катушка, свёрнутый в спираль изолированный проводник, обладающий значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Индуктивности катушка состоит из одножильного, реже многожильного, изолированного провода, намотанного на каркас из диэлектрика цилиндрической, тороидальной или прямоугольной формы; существуют также бескаркасные Индуктивности катушка Намотка бывает однослойная (рядовая и с шагом) и многослойная (рядовая, внавал, универсальная). Для увеличения индуктивности применяют сердечники из ферромагнитных материалов: электротехнической стали, пермаллоя, карбонильного железа, ферритов. Сердечники используют также для изменения индуктивности резонансных контуров в небольших пределах.

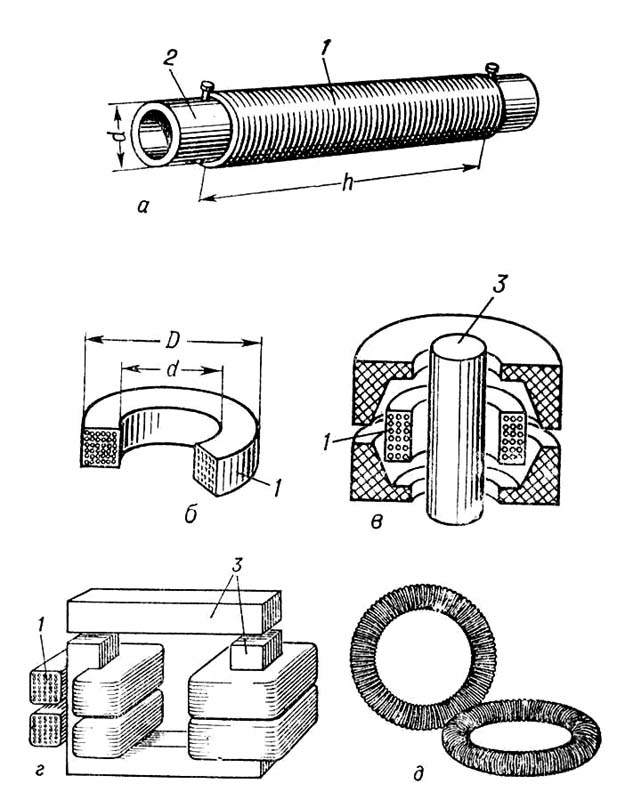

Катушки индуктивности: а — цилиндрическая однослойная; б — тороидальная многослойная; в — с цилиндрическим сердечником; г — с П-образным сердечником; д — образцовая индуктивность на керамическом тороиде; 1 — намотка (провод); 2 — каркас; 3 — сердечник; h — длина намотки; d — внутренний диаметр намотки; D — наружный диаметр намотки. Индуктивности катушка.

Катушки индуктивности: а — цилиндрическая однослойная; б — тороидальная многослойная; в — с цилиндрическим сердечником; г — с П-образным сердечником; д — образцовая индуктивность на керамическом тороиде; 1 — намотка (провод); 2 — каркас; 3 — сердечник; h — длина намотки; d — внутренний диаметр намотки; D — наружный диаметр намотки.

  Значение индуктивности Индуктивности катушка пропорционально линейным размерам катушки, квадрату числа витков намотки и магнитной проницаемости сердечника и изменяется от десятых долей мкгн до десятков гн. К основным параметрам Индуктивности катушка относятся сопротивление потерь, добротность, температурный коэффициент индуктивности, собственная ёмкость. Индуктивности катушка широко применяют в качестве элементов фильтров и колебательных контуров, в трансформаторах, в качестве дросселей, в реле, магнитных усилителях, электромагнитах и др.

  Разновидностью Индуктивности катушка являются плоские печатные Индуктивности катушка, применяемые в микромодулях, а также обмотки электрических машин, рамочные и ферритовые антенны.



  Лит.: Справочник по радиотехнике, под ред. Б. А. Смиренина, М.—Л., 1950; Сифоров В. И., Радиоприемные устройства, 5 изд., М., 1954; Бессонов Л. А., Теоретические основы электротехники, 4 изд. М., 1964.

  Е. Г. Билык.
