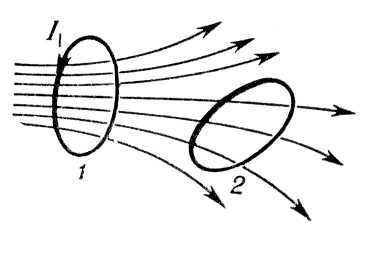

Индуктивность взаимная, величина, характеризующая магнитную связь двух или более электрических цепей (контуров). Если имеется два проводящих контура (1 и 2, см. рис.), то часть линий магнитной индукции, создаваемых током в первом контуре, будет пронизывать площадь, ограниченную вторым контуром (т. е. будет сцеплена с контуром 2). Магнитный поток Ф12 через контур 2, созданный током I1 в контуре 1, прямо пропорционален току: Рис. к статье Индуктивность взаимная. Коэффициент пропорциональности M12 зависит от размеров и формы контуров 1 и 2, расстояния между ними, их взаимного расположения, а также от магнитной проницаемости окружающей среды и называется взаимной индуктивностью или коэффициентом взаимной индукции контуров 1 и 2. В системе СИ Индуктивность взаимная измеряется в генри. Если ток I2 течёт в контуре 2, то магнитный поток Ф12 через площадь контура 1 также пропорционален току: причём M21 = M12. Наличие магнитной связи между контурами проявляется в том, что при изменении тока в одном из контуров появляется эдс индукции в соседнем контуре. Согласно закону индукции электромагнитной, (3) где E2 и E1 — возникающие в контурах 2 и 1 эдс индукции, а DФ12 и D Ф21 — изменение магнитных потоков через соответствующие контуры за время Dt. Через Индуктивность взаимная выражается взаимная энергия W12 магнитного поля токов I1 и I2: знак в (4) зависит от направления токов.
Лит.: Калашников С. Г., Электричество, М., 1970 (Общий курс физики, т. 2), гл. 10. Г. Я. Мякишев. |
||||||||||||||||||||||||||||||||||||||||||||||
|
