Инклинометр (от лат. incline — наклоняю и ...метр), прибор для определения угла и азимута искривления буровой скважины с целью контроля её пространственного положения. По методам измерений Инклинометр делятся на две группы: непосредственных измерений с использованием гравитационного поля Земли, геомагнитного поля, гироскопического эффекта и телезондирования; косвенных измерений с использованием методов ориентирования с поверхности, последовательных ходов, сейсмики, радиолокации, магнитометрического метода и др. Регистрация замеров может производиться непосредственно в Инклинометр (механическим фоторегистрационным, электрометрическим, химическим способами) или дистанционно.

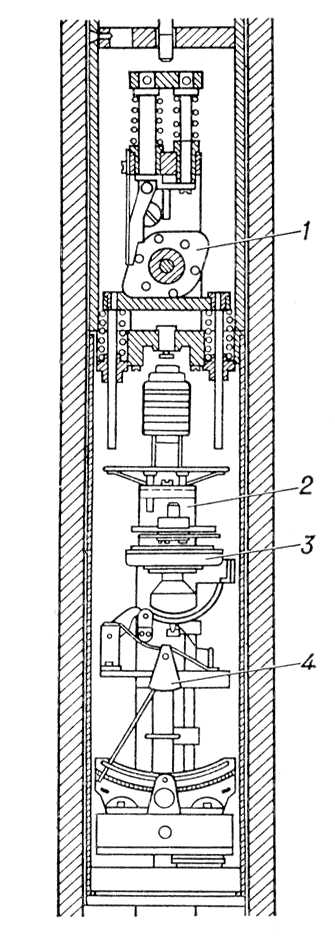

Измерительный узел инклинометра ИК-2: 1 — переключающий механизм; 2 — рамка; 3 — буссоль; 4 — отвес.

  Из многочисленных конструкций Инклинометр, разработанных в СССР, широко применяются многоточечные ИК-2, ИТ-200 и УМИ-25, а также ЗИ-1М и ЗИ-2 одноразового действия. Инклинометр (ИК-2) состоит из глубинного прибора (датчика) и регистрирующей наземной станции (панель управления). Положение Инклинометр определяется с помощью трёх чувствительных элементов (рис.): рамки, отвеса и буссоли. С помощью коллектора и щёток, расположенных в верхней части рамки, к измерительной схеме панели управления подключается реохорд углов (или азимутов), сопротивление которого пропорционально углу (азимуту) отклонения оси скважины от вертикали в данной точке. Фиксация угла и азимута осуществляется переключающим механизмом, приводимым в действие электромагнитом. Диаметр скважинного прибора 58 мм, пределы измерения углов отклонения от вертикали 0—50°, азимута 0—360°. Погрешность в измерении углов отклонения не более ± 0°30¢, азимута — не более ± 4°. Управление глубинным прибором дистанционное по каротажному кабелю.



  Лит.: Михайловский В. Н., Иванов С. К., Измерение кривизны скважин, К., 1960; Калинин А. Г., Искривление буровых скважин, М., 1963.

  А. Г. Калинин.
