Кабелеукладчик, механизм для прокладки подземных и подводных кабелей. По конструкции рабочего органа известны Кабелеукладчик ножевые (расклинивающие), гидравлические и роторные.

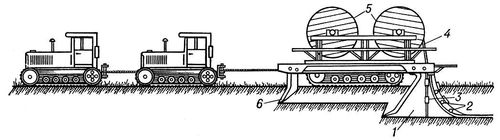

Кабелеукладчик с расклинивающим ножом: 1 — рабочий нож; 2 — ролики для уменьшения трения кабеля внутри кассеты; 3 — пустотелая кассета; 4 — кабель; 5 — барабаны с намотанными на них кабелями; 6 — передний нож.

  Ножевой Кабелеукладчик (рис.) предназначен для прокладки кабелей в талых глинистых и песчаных грунтах или в мёрзлых и каменистых грунтах после их предварительного разрыхления и может быть использован для прокладки кабелей через небольшие реки, каналы и др. водоёмы (с заглублением в дно). Если по реке (болоту) тракторы не могут пройти (глубина более 1 м, илистое дно и т.п.), то тяговое усилие на Кабелеукладчик от них или от лебёдки передаётся посредством длинных тросов. При движении Кабелеукладчик, буксируемого тракторами, рабочий нож расклинивает грунт на глубину до 1,5 м, образует узкую щель между расклинивающей частью и поверхностью грунта. Через пустотелую кассету, прикрепленную на шарнирах к тыльной стороне ножа, пропускаются один или несколько кабелей и укладываются на дно щели. Передний нож разрыхляет верхний слой грунта и устраняет препятствия (камни, корни и т.п.). Необходимое тяговое усилие зависит от плотности грунта, заданной глубины прокладки кабеля и составляет 150—500 кн (15—50 тс). Такое усилие обеспечивают 3—7 тракторов. Производительность ножевых Кабелеукладчик до 5 км трассы в смену (8 ч). К ножевым Кабелеукладчик относятся также подводные, служащие для заглубления в дно прибрежных участков морских и океанских кабельных линий с целью защиты их от повреждения тралами промысловых судов или рабочими органами земснарядов. Подводный Кабелеукладчик, буксируемый судном со скоростью 1—3 км/ч, скользит по дну (на глубину до 200 м) на полозьях и роет траншею шириной около 0,1 м и глубиной 0,6— 0,7 м. Кабелеукладчик оснащен телевизионной камерой, гидрофоном и приборами, измеряющими скорость и пройденное расстояние. Вся информация со дна передаётся на судно по специальному соединительному кабелю. См. также Кабельное судно.

Гидравлический Кабелеукладчик предназначен для прокладки кабелей через большие реки. Для этого установленным на судне насосом по трубе подаётся вода под напором 10 м. Выходя через сопло на конце трубы, вода на заданной глубине образует сильную струю, размывающую грунт. Рядом с трубой для воды укреплена др. труба. Через неё, по мере движения судна, в размытую траншею укладывается кабель, сматываемый с барабана, установленного на этом же судне. Производительность гидравлического Кабелеукладчик 10—30 м в час.

  Роторный Кабелеукладчик предназначен для прокладки кабелей в талых и мёрзлых грунтах. Состоит из самоходного роторного экскаватора и прицепной тележки с устройствами для погрузки, транспортировки и укладки кабеля. Основной рабочий орган его — диск или колесо с режущими зубьями. Производительность роторных Кабелеукладчик до 1 км трассы в смену (8 ч).



  Лит.: Мазель С. И., Устинов Л. И., Механизация строительства и ремонта кабельных линий связи, М., 1962; Справочник строителя кабельных сооружений связи, М., 1968.

  Д. А. Барон.
