Картографический трансформатор, прибор для преобразования картографических проекций. В механическом Картографический трансформатор эластичная плёнка, на которую перенесена проекция исходного материала, растягивается до совмещения картографических сеток материала и оригинала. Преобразованное изображение фотографируется или перерисовывается.

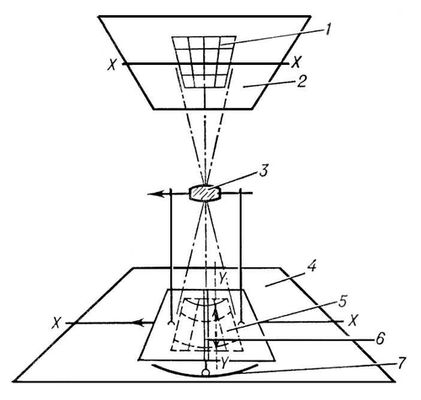

Фототрансформатор с щелевым устройством.

  В оптико-механическом Картографический трансформатор (например, в фототрансформаторах с щелевым устройством) осуществляются сложные преобразования картографических проекций. Изображение исходного материала 1, расположенного на предметной плоскости 2, проецируется объективом 3 на картинную плоскость 4. Изображение на картинной плоскости перемещается в направлении XX вследствие перемещения объектива. Преобразование исходной проекции осуществляется фиксацией развёртки изображения на фотоматериал 5 через щель 6. При этом фотоматериал дополнительно перемещается в направлении YY по гибкому лекалу 7. Разрабатываются электронные Картографический трансформатор, в которых изображение, получаемое на экране электроннолучевой трубки, изменяется в зависимости от изменения напряжения на отклоняющем устройстве.

  А. Г. Иванов.
