Гидроакустическая станция, совокупность схемно и конструктивно связанных акустических, электрических и электронных приборов и устройств, с помощью которых производится приём или излучение либо приём и излучение акустических колебаний в воде.

  Различают Гидроакустическая станция только принимающие акустическую энергию (пассивного действия) и приёмоизлучающие (активного действия). Гидроакустическая станция пассивного действия [шумопеленгатор (рис. 1, а), Гидроакустическая станция разведки, звукометрическая станция и др.] служат для обнаружения и определения направления (пеленга) на шумящий объект (движущийся корабль, Гидроакустическая станция активного действия и др.) по создаваемым объектом акустическим сигналам (шумам), а также для прослушивания, анализа и классификации принятых сигналов. Пассивные Гидроакустическая станция обладают скрытностью действия: их работу нельзя обнаружить. Гидроакустическая станция активного действия [гидролокатор (рис. 1, б), рыболокатор, эхолот и др.] применяют для обнаружения, определения направления и расстояния до объекта, полностью или частично погруженного в воду (подводной лодки, надводного корабля, айсберга, косяка рыбы, морского дна и т.д.). Достигается это посылкой кратковременных акустических импульсных сигналов в определённом или во всех направлениях и приёмом (во время паузы между посылками их) после отражения от объекта. Активные Гидроакустическая станция способны обнаруживать как шумящие, так и не шумящие объекты, движущиеся и неподвижные, но могут быть обнаружены и запеленгованы по излучению, что является некоторым их недостатком. К активным Гидроакустическая станция также относят станции звукоподводной связи, гидроакустические маяки, гидроакустические лаги, эхолёдомеры и др. акустические станции и приборы. Подробнее о методах пеленгования и определения местоположения см. в ст. Гидроакустика и Гидролокация.

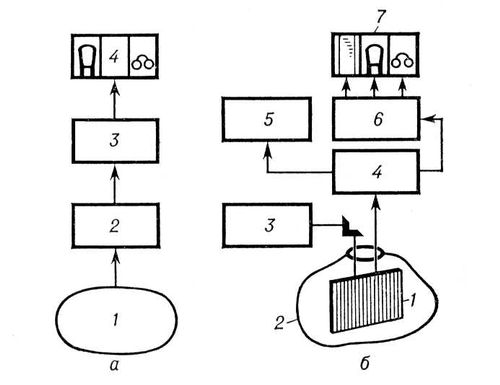

Рис. 1. Упрощённая блок-схема гидроакустической станции: а — шумопеленгатора (1 — неподвижная акустическая система, 2 — компенсатор, 3 — усилитель, 4 — индикаторное устройство); б — гидролокатора (1 — подвижная акустическая система, 2 — обтекатель, 3 — поворотное устройство, 4 — переключатель «приём-передача», 5 — генератор, 6 — усилитель, 7 — индикаторное устройство).

  Основными частями пассивных Гидроакустическая станция являются: акустическая система (антенна), компенсатор, усилитель, индикаторное устройство. Активная Гидроакустическая станция, кроме того, имеет также генератор и коммутационное устройство, или переключатель «приём — передача».

  Акустическая система Гидроакустическая станция составляется из многих электроакустических преобразователей (гидрофонов — у принимающих Гидроакустическая станция, вибраторов — у приёмоизлучающих Гидроакустическая станция) для создания необходимой характеристики направленности приёма и излучения. Преобразователи размещаются (в зависимости от типа и назначения Гидроакустическая станция) под днищем корабля на поворотно-выдвижном устройстве или в стационарном обтекателе, проницаемом для акустических колебаний, встраиваются в наружную обшивку корабля, монтируются в буксируемом кораблём или опускаемом с вертолёта контейнере, устанавливаются поверх опорной конструкции на дне моря. Компенсатор вносит в переменные токи, протекающие в электрических цепях разнесённых друг от друга гидрофонов, сдвиг фаз, эквивалентный разности времени прихода акустических колебаний к этим гидрофонам. Численные значения этих сдвигов показывают угол между осью характеристики направленности неподвижной акустических системы и направлением на объект. После усиления электрические сигналы подаются на индикаторное устройство (телефон или электроннолучевую трубку) для фиксирования направления на шумящий объект. Генератор активной Гидроакустическая станция создаёт кратковременные электрические импульсные сигналы, которые затем излучаются вибраторами в виде акустических колебаний. В паузах между ними отражённые от объектов сигналы принимаются теми же вибраторами, которые на это время присоединяются переключателем «приём—передача» к усилителю электрических колебаний. Расстояние до объектов определяется на индикаторном устройстве по времени запаздывания отражённого сигнала относительно прямого (излучаемого).

  Гидроакустическая станция, в зависимости от их типа и назначения, работают на частотах инфразвукового, звукового и (чаще) ультразвукового диапазонов (от десятков гц до сотен кгц), излучают мощность от десятков вт (при непрерывном генерировании) до сотен квт (в импульсе), имеют точность пеленгования от единиц до долей градуса, в зависимости от метода пеленгования (максимальный, фазовый, амплитудно-фазовый), остроты характеристики направленности, обусловленной частотой и размерами акустические системы, и способа индикации. Дальность действия Гидроакустическая станция лежит в пределах от сотен метров до десятков и более км и в основном зависит от параметров станции, отражающих свойств объекта (силы цели) или уровня его шумового излучения, а также от физических явлений распространения звуковых колебаний в воде (рефракции и реверберации) и от уровня помех работе Гидроакустическая станция, создаваемых при движении своего корабля.

  Гидроакустическая станция устанавливают на подводных лодках, военных надводных кораблях (рис. 2), вертолётах, на береговых объектах для решения задач противолодочной обороны, поиска противника, связи подводных лодок друг с другом и с надводными кораблями, выработки данных для пуска ракето-торпед и торпед, безопасности плавания и др. На транспортных, промысловых и исследовательских судах Гидроакустическая станция применяют для навигационных нужд, поиска скоплений рыбы, проведения океанографических и гидрологических работ, связи с водолазами и др. целей.

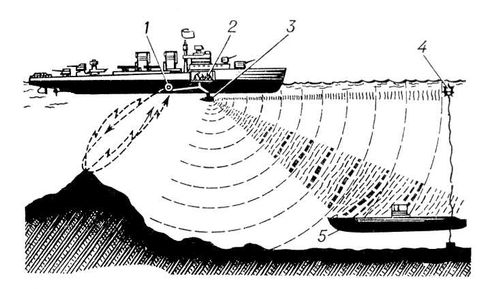

Рис. 2. Схема работы гидроакустических станций надводного корабля: 1 — преобразователь эхолота; 2 — пост гидроакустиков; 3 — преобразователь гидролокатора; 4 — обнаруженная мина; 5 — обнаруженная подводная лодка.
