Клин фотометрический, устройство для ослабления светового потока, применяемое в фотометрии. Представляет собой клин из ахроматического (имеющего нейтрально-серый цвет) вещества, коэффициент поглощения которого не зависит от длины световой волны (специальное стекло, желатиновая плёнка, содержащая коллоидные графит или серебро, и др.). Степень ослабления светового потока каким-либо участком Клин фотометрический определяется его оптической плотностью D = lg (Ф₀/Ф), где Ф₀/Ф — отношение световых потоков: падающего на клин и прошедшего через него. Оптическая плотность может изменяться вдоль клина либо непрерывно, увеличиваясь пропорционально его толщине l (непрерывный Клин фотометрический), либо ступенями на определённую величину (ступенчатый Клин фотометрический). Клин фотометрический характеризуют константой k, которая у непрерывного клина равна разности оптических плотностей любых его точек, отстоящих друг от друга на единицу длины, а у ступенчатого — разности оптических плотностей двух соседних полей. Линейная зависимость l и D от расстояния х между началом клина О и рассматриваемым участком АС (см. рис.) позволяет наносить на Клин фотометрический равномерную шкалу, градуируемую по константе k.

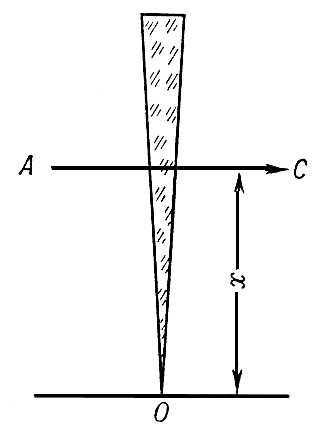

Рис. к ст. Клин фотометрический.

Перемещением клина, фиксируемым по шкале, можно менять коэффициент пропускания t = Ф/Ф₀ = (1 — r)²Ч10^-kx, где r — коэффициент отражения от каждой поверхности клина. Клин фотометрический изготавливают линейными и круговыми.



  Лит.: Шишловский А. А., Прикладная физическая оптика, М., 1961.
