Книговставочная машина, предназначена для сборки книги из двух полуфабрикатов — книжного блока и крышки, скрепляемых между собой посредством клеевого слоя. На Книговставочная машина производятся операции: промазка форзацев блока клеем, кругление корешка крышки (так называемая выгибка шпации), совмещение крышки с блоком и приклейка сторонок крышки к форзацам блока (см. Книга). Как правило, Книговставочная машина являются автоматами (автоматическая подача книжных блоков и переплётных крышек в машину). Книговставочная машина наиболее распространённого типа работает по следующей схеме (рис.). Книжные блоки корешком вверх либо из стопы 1 в магазине самонаклада, либо с предыдущих операций поступают в продольный жёлоб машины. При перемещении блока по жёлобу на форзацы блока валиком 2 наносится клеевой слой, что обеспечивает надёжную приклейку клапанов марли к форзацам и к переплётной крышке. При дальнейшем перемещении блок раскрывается ножом 3 и подхватывается крылом 4, проходящим вертикально вверх сквозь прорезь в ноже. При вертикальном перемещении блока на форзацы наносится клей. Затем блох перемещается к месту вставки, куда одновременно поступает и переплётная крышка 5. Крышки по одной перемещаются из магазина самонаклада 6 в секцию, где происходит кругление корешка нагретой колодкой 7, и далее к месту вставки. При перемещении книжного блока вверх осуществляется процесс вставки. Клапаны крышки закрываются, прикрепляясь к промазанным форзацам, и обжимаются роликами 8. После этого книга снимается с крыла, поступая на приёмный транспортёр 9 машины.

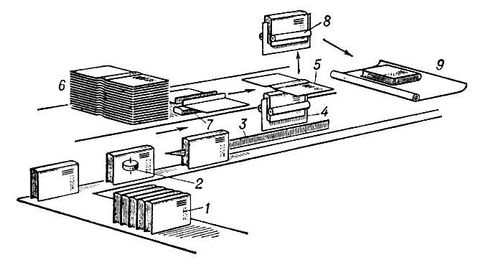

Схема работы книговставочной машины.

  Различают также книговставочные станки, предназначенные главным образом для промазки форзацев блока с последующей ручной операцией вставки. Книговставочные станки применяются в небольших типографиях, где невыгодно применять дорогостоящее высокомеханизированное оборудование.

  Развитие конструкции Книговставочная машина происходит в направлении повышения точности вставки путем применения более совершенных систем базирования блока относительно крышки, а также повышения производительности посредством применения механизмов, производящих обработку блока при непрерывном перемещении продукции.

  Производство Книговставочная машина в СССР было организовано в конце 30-х гг. Наибольшее распространение получили отечественные Книговставочная машина марок В-2 и В-2М; за рубежом широко применяются машины фирмы «Смайт» (США) и «Колбус» (ФРГ). Производительность современной Книговставочная машина достигает 70 книг в 1 мин.



 Лит.: Белозерский Л. К., Смирнов Г. П., Свиридов Н. М., Брошюровочно-переплетные машины, 3 изд., ч. 1—2, М., 1969—71.

  М. М. Плоткин.
