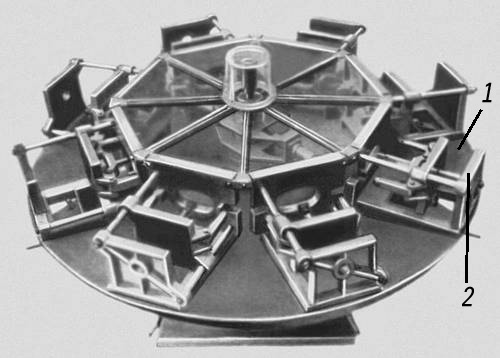

Кокильная машина, машина литейного производства, позволяющая механизировать процесс получения отливок в кокилях. На Кокильная машина механизированы операции открывания и закрывания частей кокиля, простановки и удаления стержней и выталкивания отливок из кокиля. Рис. 1. Однопозиционная универсальная кокильная машина (верхняя часть кокиля откинута): 1 — станина; 2 — подвижные плиты; 3 — стойки; 4 — направляющие; 5 — гидравлический цилиндр; 6 — боковые части кокиля; 7 — нижняя плита кокиля. Типы Кокильная машина: однопозиционные и многопозиционные. Однопозиционные Кокильная машина могут быть универсальные, на них кокили можно заменять и получать различные отливки. К однопозиционным Кокильная машина относятся механизированные кокили, служащие для получения только одной отливки. Части кокиля укрепляются на плитах, передвигающихся по направляющим. Устанавливают кокили размером от 250 ´ 320 мм до 800 ´ 1000 мм. Привод машин — пневматический или гидравлический. Многопозиционные карусельные Кокильная машина обычно состоят из группы однопозиционных машин, которые устанавливаются на вращающемся столе. При повороте стола последовательно совершаются следующие операции: закрывание кокилей, простановка стержней, заливка расплава. После затвердевания и выбивки отливки кокили продуваются и покрываются облицовкой для следующего цикла. Конвейерные Кокильная машина имеют транспортное устройство, по которому передвигаются тележки с однопозиционными Кокильная машина или кокили. На конвейере производится заливка кокилей сплавом и выбивка отливок. Кокильная машина входят в автоматизированные линии. Например, на автоматизированной линии в кокилях отливают станины электродвигателей (завод «Динамо», Москва, 1972). В состав линии входят индукционные электрические печи, заливочная машина, две карусельные Кокильная машина, два агрегата для термической обработки отливок и транспортирующие устройства. Производительность линии 8000 т отливок в год, линию обслуживают 6 человек. Многопозиционная карусельная кокильная машина: 1 — однопозиционная машина; 2 — вращающийся стол.
Лит.: Дубинин Н. П., Механизация и автоматизация литья в металлические формы, М., 1959; Механизация и технология производства кокильного литья, К., 1969. |
||||||||||||||||||||||||||||||||||||||||||||||
|
