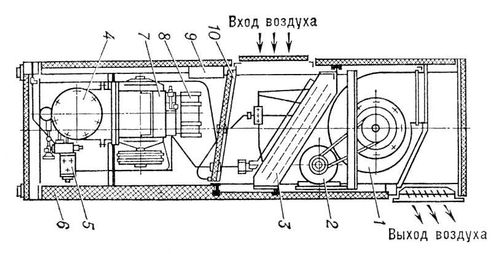

Кондиционер, агрегат для обработки и перемещения воздуха в системах кондиционирования воздуха. Различают Кондиционер автономные (со встроенными холодильными машинами и электрическими воздухонагревателями); неавтономные (снабжаемые холодом и теплом от внешних источников) и Кондиционер-доводчики (снабжаемые воздухом от центрального Кондиционер, а теплом и холодом — от внешних источников, например от центральных, тепловых и холодильных станций). Автономные Кондиционер имеют в своём составе холодильные компрессоры (один или несколько) с электродвигателями, испаритель-воздухоохладитель, конденсатор, воздушный фильтр, вентиляторы с электродвигателями, а также приборы автоматического регулирования работы холодильной машины и поддержания заданных параметров воздуха в помещении. В зависимости от компоновки автономные Кондиционер разделяются на горизонтальные, раздельно-агрегатные и вертикальные. Автономные горизонтальные Кондиционер обычно устанавливаются в оконных проёмах и предназначаются для обслуживания одного помещения площадью до 50 м2. Их производительность по воздуху от 450 до 1000 м3/ч, по холоду от 6,7 до 18,8 Мдж/ч (от 1600 до 4500 ккал/ч); потребляемая мощность от 1,1 до 2,6 квт. Автономные горизонтальные Кондиционер оборудованы конденсатором воздушного охлаждения. Раздельно-агрегатные Кондиционер компонуются в 2 корпусах, соединяемых трубопроводами, по которым циркулирует хладагент. В одном из корпусов размещен компрессорно-конденсаторный агрегат, в другом — вентиляторно-испарительный. Первый устанавливается вне здания, благодаря чему резко снижается уровень производимого шума, а второй — в здании. Раздельно-агрегатные Кондиционер предназначены для обслуживания одного или нескольких помещений площадью до 300 м2, их производительность по воздуху от 1600 до 7000 м3/ч, по холоду от 32,7 до 126 Мдж/ч (от 7800 до 30 000 ккал/ч); потребляемая мощность от 4,5 до 19 квт; оборудованы конденсатором воздушного или воздушно-водоиспарительного охлаждения. Автономные вертикальные Кондиционер (рис. 1) выполняются в виде шкафов. Они предназначены для обслуживания одного или нескольких помещений площадью до 1700 м2. Их производительность по воздуху от 1300 до 16 000 м3/ч, по холоду от 25,2 до 314 Мдж/ч (от 6000 до 75 000 ккал/ч); потребляемая мощность от 2,7 до 36 квт; оборудованы конденсаторами водяного охлаждения. Рис. 1. Автономный вертикальный кондиционер (схема): 1 — центробежный вентилятор; 2 — электродвигатель вентилятора; 3 — испаритель-воздухоохладитель; 4 — конденсатор водяного охлаждения; 5 — четырёхходовой кран для переключения на работу в цикле теплового насоса; 6 — корпус со звукопоглощающей облицовкой; 7 — электродвигатель компрессора; 8 — холодильный компрессор; 9 — каркас; 10 — поддон. Автономные горизонтальные и раздельно-агрегатные Кондиционер применяются в жилых, общественных и промышленных зданиях, вертикальные — в общественных и промышленных зданиях. Вертикальные Кондиционер создают в помещениях более высокий уровень шума. Все виды автономных Кондиционер поставляются полностью готовыми для установки, поэтому они могут применяться в существующих зданиях. С помощью автономных Кондиционер производят также вентиляцию, а иногда и отопление помещений, очистку воздуха от пыли, его охлаждение и осушение. Для подогревания воздуха в автономные Кондиционер иногда встраивают электронагреватели или предусматривают возможность переключения холодильных машин на работу в цикле теплового насоса. Холодильные машины автономных Кондиционер заряжаются безопасным для людей хладагентом (фреоном-12 или фреоном-22). Автономные Кондиционер с двухступенчатой очисткой воздуха, увлажнительным и бактерицидным устройствами применяются для обслуживания хирургических операционных. В СССР и ряде зарубежных стран ведутся (1972) опытно-конструкторские работы по созданию автономных отопительно-охладительных Кондиционер—тепловых насосов на полупроводниках. Переключение этих Кондиционер с режима охлаждения на режим отопления производится изменением направления электрического тока. Достоинство таких Кондиционер — отсутствие холодильных машин с возвратно-поступательным движением инерционных масс и, следовательно, незначительный уровень шума, производимого Кондиционер при работе в помещениях. Получают также распространение автономные Кондиционер с абсорбционными холодильными машинами, обогреваемыми газом или электричеством. Неавтономные Кондиционер подразделяются на горизонтальные и вертикальные. Неавтономные горизонтальные Кондиционер (рис. 2) поставляются заводами в виде секций или унифицированных элементов, из которых на месте установки собираются Кондиционер по предусмотренной проектом или стандартной схеме. Производительность горизонтальных Кондиционер по воздуху от 10 000 до 500 000 м3/ч, по холоду от 0,21 до 12,6 Гдж/ч (от 50 000 до 3 000 000 ккал/ч). Неавтономные вертикальные Кондиционер (рис. 3) поставляются заводами в виде полностью готовых для установки агрегатов со всеми необходимыми средствами автоматического регулирования, контроля и управления. Производительность вертикальных Кондиционер по воздуху от 1500 до 20 000 м3/ч, по холоду от 31,4 до 418,6 Мдж/ч (от 7500 до 100 000 ккал/ч). Рис. 2. Вариант компоновки неавтономного горизонтального секционного кондиционера: 1 — рециркуляционный вентилятор с электродвигателем; 1а — приточный вентилятор с электродвигателем; 2 — промежуточная секция для удаления части рециркуляционного воздуха; 3 — промежуточная секция для подмешивания части наружного воздуха; 4 — воздушный фильтр; 5 — промежуточная делительная секция с воздушным многостворчатым клапаном; 6 — воздухоохладитель-воздухонагреватель; 7 — однорядная форсуночная камера; 8 — воздухонагреватель; 9 — воздушные многостворчатые клапаны; 10 — воздушные смесительные клапаны; 11 — поддон. Рис. 3. Неавтономный вертикальный кондиционер (схема): 1 — воздушный фильтр; 2 — калорифер первого подогрева с воздушным многостворчатым клапаном; 3 — форсуночная камера с выходным каплеотделителем; 4 — калорифер второго подогрева с многостворчатым воздушным клапаном; 5 — центробежный вентилятор с электродвигателем и регулирующим воздушным клапаном; 6 — многостворчатые клапаны для смешивания наружного и внутреннего (рециркулируемого) воздуха; 7 — насос для подачи воды к форсункам; 8 — водяной смесительный клапан; 9 — смесительный многостворчатый воздушный клапан второй рециркуляции; 10 — водяной фильтр; 11 — форсунки; 12 — корпус кондиционера. Кондиционер-доводчики бывают вентиляторными и эжекционными. В СССР изготовляются преимущественно эжекционные Кондиционер-доводчики, применяемые главным образом в административных, гостиничных зданиях и каютах морских и речных судов. Они устанавливаются под окнами и присоединяются к воздуховодам, подающим первичный кондиционированный воздух от центрального Кондиционер, и к трубопроводам, питающим водой теплообменники. В эжекционных Кондиционер-доводчиках первичный воздух выходит из соплового устройства с большой скоростью и вовлекает в циркуляцию вторичный (внутренний) воздух, который, предварительно проходя через теплообменник, в летнее время охлаждается, а в зимнее — подогревается, после чего смесь первичного и вторичного (внутреннего) воздуха через выпускную решётку поступает в помещение. Теплои холодопроизводительность Кондиционер-доводчиков регулируются изменением количества подаваемого теплоили холодоносителя или пропуском части воздуха мимо теплообменника по обводному каналу с воздушным клапаном. Эжекционные Кондиционер-доводчики работают практически бесшумно. Специальные Кондиционер-воздухоохладители, главным образом автономные, применяют для ж.-д. вагонов, кабин самолётов, кранов, автомобилей, тракторов, комбайнов, экскаваторов. Приводы Кондиционер осуществляются от основного или вспомогательного двигателей обслуживаемых машин.
Лит.: Справочник проектировщика промышленных, жилых и общественных зданий и сооружений, ч. 2, М., 1969. Е. Е. Карпис. |
||||||||||||||||||||||||||||||||||||||||||||||
|
