Магнитный пускатель, электрический аппарат низкого напряжения, предназначенный для дистанционного управления (пуска, остановки, изменения направления) и защиты асинхронных электродвигателей малой и средней мощности с короткозамкнутым ротором. Существуют Магнитный пускатель нереверсивные и реверсивные; выпускаются также спец. Магнитный пускатель для переключения обмоток многоскоростных электроприводов. Магнитный пускатель состоят из контактора, кнопочного поста и теплового реле. Контактор Магнитный пускатель, как правило, имеет 3 главные контактные системы (для включения в трёхфазную сеть) и от 1 до 5 блок-контактов. На рисунке представлена схема нереверсивного Магнитный пускатель переменного тока. При нажатии кнопки «пуск» на обмотку контактора ОР подаётся напряжение, контактор срабатывает, замыкая главные контакты ГК и блок-контакты БК; БК шунтируют контакты нажатой кнопки, что позволяет отпустить её после запуска двигателя. С нажатием кнопки «стоп» цепь питания ОР разрывается и ГК размыкаются. При резком возрастании силы потребляемого тока вследствие перегрузки или неисправности электродвигателя срабатывает тепловое реле ТР и размыкает контакты КТР, включенные в цепь питания ОР. Номинальный ток срабатывания ТР от 0,2 до 200 а. Реверсивные Магнитный пускатель оборудованы двумя контакторами, сблокированными между собой механически и электрически, при этом во включенном положении может находиться лишь один из контакторов. При поочерёдном включении контакторов переключаются фазы питания и направление вращения электродвигателя изменяется. Магнитный пускатель общего применения изготовляются на напряжения переменного тока 127, 220, 380 и 500 в; номинальный ток через силовые контакты от 6 до 400 а, номинальный ток блок-контактов 6—10 а. При нормальном режиме работы Магнитный пускатель допускают 3—5 (иногда до 10) млн. циклов включение — выключение. Магнитный пускатель могут работать с частотой 150—1200 вкл/ч, а Магнитный пускатель малой мощности — с частотой до 3000 вкл/ч. Выпускаются Магнитный пускатель в обыкновенном, защищенном и взрывобезопасном исполнении.

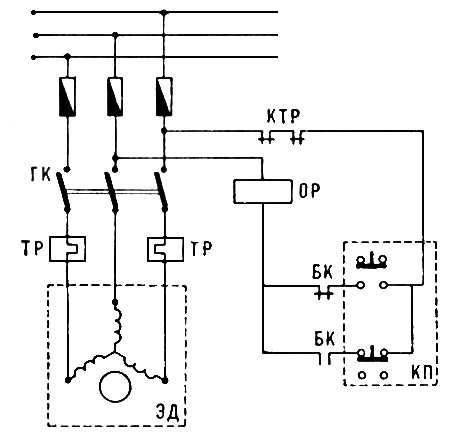

Схема нереверсивного магнитного пускателя: ГК — главные контакты; КТР — контакты теплового реле; ОР — обмотка контактора; ТР — тепловое реле; БК — блок-контакты; КП — кнопочный пульт; ЭД — электродвигатель.



  Лит.: Бабиков М. А., Электрические аппараты, ч. 2, М., 1956; Чунихин А. А., Электрические аппараты, М., 1967

  В. К. Иванов.
