Кругломер, измерительный прибор для определения некруглости (отклонений от круглости), т. е. наибольшего расстояния точек реального профиля цилиндрических поверхностей в поперечном сечении до прилегающей (охватывающей) окружности (рис. 1). Кругломер получили распространение в 60-х гг. 20 в. Принцип измерения Кругломер основан на вращении измерительного наконечника относительно контролируемой детали или наоборот. Наиболее часто применяют Кругломер с вращающимся наконечником (рис. 2). Основной узел Кругломер — прецизионный шпиндель или прецизионные направляющие стола. Кругломер применяют для проверки внутренних и наружных цилиндрических поверхностей диаметром от 3 до 1000 мм на длине 100 — 1600 мм. Результаты измерения регистрируются самописцем с увеличениями от 2 до 20 тыс. на диаграммном диске или ленте; наименьшая погрешность измерения 0,05—0,8 мкм. Кругломер с наконечником, перемещающимся вдоль оси измеряемой детали, используют для выявления нецилиндричности (отклонений от цилиндричности) — наибольшего расстояния точек реальной поверхности от поверхности прилегающего цилиндра. В этом случае одновременно определяют некруглость и отклонения профиля цилиндра в продольном сечении детали. Наиболее совершенными являются Кругломер с устройствами для выделения гармонических составляющих некруглости и с устройствами для исключения из результатов измерения неточности первоначального центрирования детали.

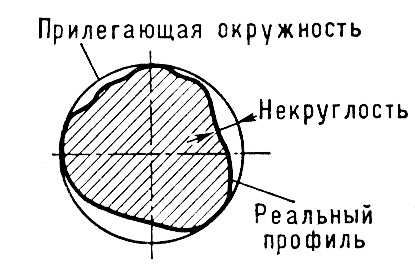

Рис. 1. Схема определения некруглости.

Рис. 2. Схема определения некруглости цилиндрической детали кругломером: 1 — стол прибора; 2 — деталь; 3 — прецизионный шпиндель; 4 — первичный преобразователь (датчик); 5 — винты центрирующего устройства.

  Н. Н. Марков.
