Локомотивная сигнализация,совокупность путевых и локомотивных устройств, автоматически воспроизводящих в кабине машиниста на локомотивном светофоре показания соответствующих путевых сигналов при приближении к ним поезда. Принятое сокращение — АЛС. Локомотивная сигнализация повышает безопасность движения и увеличивает пропускную способность ж.-д. участков.

  Различают точечные и непрерывные системы Локомотивная сигнализация В точечных системах Локомотивная сигнализация связь передающих путевых и локомотивных приёмных устройств осуществляется в определённых точках пути, например перед входными сигналами станции. Такие системы используются главным образом для регулирования движения поездов на участках без автоблокировки. В непрерывных системах Локомотивная сигнализация связь между путевыми и локомотивными устройствами поддерживается в любой точке пути. В таких системах (рис.) передающие путевые устройства ПУ зашифровывают сигнальные показания путевых светофоров ПС, которые в виде электрических кодированных сигналов через рельсовую цепь передаются на локомотив. Приёмные катушки ПК на локомотиве улавливает действие магнитного поля, наводимого сигнальным током вокруг рельсов. Сигналы дешифруются локомотивным дешифрующим устройством Д и преобразовываются в показание на локомотивном светофоре ЛС в кабине машиниста, соответствующее путевому сигналу, к которому приближается поезд. На магистральных линиях ж. д. СССР широко применяется непрерывная система Локомотивная сигнализация в сочетании с системой контроля бдительности (см. Автостоп) и системой контроля скорости. Система контроля бдительности автоматически включает электропневматический клапан ЭПК и останавливает поезд в тех случаях, когда после получения запрещающего сигнала в течение 5—7 сек машинист не реагирует на показания локомотивного светофора и не нажимает на рукоятку бдительности РБ. В системе контроля скорости на машиниста возлагается снижение скорости поезда до скорости, соответствующей показаниям локомотивного светофора при приближении к препятствию. При невыполнении машинистом заданной программы остановка поезда также происходит автоматически.

  Перспективные системы Локомотивная сигнализация: скоростная авторегулировка, включающая многозначную непрерывную систему сигнализации с автоматическим регулированием скорости; координатная система интервального регулирования с использованием индуктивных каналов связи в виде шлейфов, уложенных вдоль пути.



  Лит.: Путевая блокировка и авторегулировка. М., 1966.

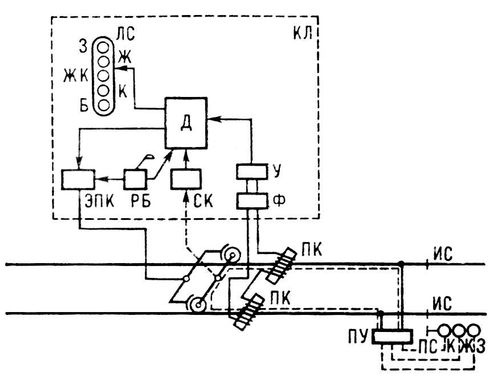

Схема автоматической локомотивной сигнализации: ЛС — локомотивный светофор; Д — локомотивные дешифрующие устройства; ЭПК — электропневматический клапан; РБ — рукоятка бдительности в кабине машиниста; СК — скоростемер; ПК — приёмные катушки; ИС — изолирующие стыки рельсов; ПУ — путевые передающие устройства; ПС — путевой светофор: КЛ — контур локомотива; Ф — электрический фильтр; У — усилитель.
