Магазин измерительный, комплект специально подобранных мер электрических величин, откалиброванных с определённой точностью и используемых как по отдельности, так и в различных сочетаниях, для воспроизведения ряда одноимённых величин различного номинала. Магазин измерительный применяются в лабораторной и цеховой практике, когда требуется менять или регулировать в измерительных схемах сопротивление, ёмкость или индуктивность с высокой точностью. Меры конструктивно объединяются в общем корпусе, на лицевой стороне которого смонтировано переключающее устройство или наборное поле для соединения мер в требуемых сочетаниях (рис. 1). По конструкции коммутирующей системы различают Магазин измерительный рычажные, штепсельные, вилочные и зажимные (последние применяются редко). В рычажных Магазин измерительный меры соединяются с помощью многопластинчатых щёток из фосфористой бронзы, скользящих по латунным контактам; в штепсельных — посредством конических латунных стержней (штепселей), которые вставляют в гнёзда металлических пластин, соединённых с мерами; в вилочных — с помощью двухштырьковой вилки, вставляемой в гнёзда наборной доски. Большинство Магазин измерительный изготовляют с вилочным переключающим устройством, которое менее сложно в производстве, чем рычажное или штепсельное и не уступает им по эксплуатационным качествам.

  Меры в Магазин измерительный обычно компонуют в декады по 10 мер с одинаковым номинальным значением (рис. 2). По числу декад Магазин измерительный подразделяются на однои многодекадные (до 8 декад). Для плавной регулировки изменения значения мер в некоторых Магазин измерительный наименьшая постоянная мера заменяется мерой переменного значения.

  Достоинство рычажных Магазин измерительный — быстрота переключений и удобство отсчёта; основной недостаток — значительное переходное сопротивление контактов (около 20×10^-3 ом). Поэтому рычажные Магазин измерительный применяют главным образом там, где требуется быстрота измерений, например, при массовой проверке и разбраковке радиодеталей, а штепсельные и вилочные там, где решающее значение имеет минимальное переходное сопротивление контактов, например, при поверке измерительных приборов или при весьма точных измерениях. Магазин измерительный наивысших классов точности изготовляют, как правило, малодекадными с вилочными переключателями; менее точные Магазин измерительный изготовляют многодекадными с рычажными переключателями. Все изготавливаемые в СССР Магазин измерительный стандартизованы и периодически подвергаются поверке.

  По роду мер Магазин измерительный подразделяются на магазины сопротивлений, ёмкостей, индуктивностей и взаимоиндуктивностей (последние применяются редко). Магазин сопротивлений представляет собой набор катушек из изолированной манганиновой проволоки, соединённых с неподвижными пластинами переключающего устройства; среди Магазин измерительный магазины сопротивлений являются самой многочисленной группой. В СССР выпускается более 30 различных типов магазинов сопротивлений. По точности они разделяются на 7 классов: 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1,0. Высокоомные Магазин измерительный выпускают на значения от 10 ом до 1000 Гом, низкоомные — на значения от 0,03 до 10 ом. Магазины сопротивлений изготовляют как для цепей постоянного тока, так и для цепей переменного тока (на частотах от 50 гц до 70 кгц). Иногда Магазин измерительный используют как делители напряжения. В высокоточных магазинах сопротивлений, а также в Магазин измерительный переменного тока применяют особую намотку катушек для уменьшения реактивной составляющей сопротивления, вводят компенсирующие ёмкости и отдельные секции экранируют.

  Магазины ёмкостей — наборы электрических конденсаторов, применяются в мостовых и компенсационных схемах измерений на частотах от 40 гц до 20 кгц. Входящие в магазин ёмкостей конденсаторы имеют высокую стабильность и большое сопротивление изоляции. Для плавного изменения ёмкости параллельно декадам включается конденсатор переменной ёмкости. В СССР изготовляют однои многодекадные (до 5 декад) магазины ёмкостей; точность — 0,05, 0,1, 0,2, 0,5 и 1; верхние пределы по ёмкости от 1 до 111,1 мкф.

Магазины индуктивностей — наборы катушек индуктивности, применяются в мостовых измерительных схемах на частотах от 20 гц до 10 кгц. От влияния внешних магнитных полей и для снижения частотной зависимости катушки индуктивности экранируют. Для плавного изменения индуктивности последовательно с катушками постоянного значения включается вариометр. Во многих магазинах индуктивностей предусмотрена возможность замены катушек при их отключении активным сопротивлением, равным сопротивлению обмотки отключаемой катушки, чем достигается постоянство омического сопротивления измерительной цепи. Магазины индуктивностей выпускаются 5 классов точности: 0,05, 0,1, 0,2, 0,5, 1; однои многодекадные с верхними пределами от 11,11 до 111,1 мгн.



  Лит.: Арутюнов В. О., Электрические измерительные приборы и измерения, М. — Л., 1958; Курс электрических измерений, под ред. В. Т. Прыткова и А. В. Талицкого, т. 1—2, М. — Л., 1960; Шкурин Г. П., Справочник по электрои электронно-измерительным приборам, М., 1972; Основы электроизмерительной техники, под ред. М. И. Левина, М., 1972.

  Г. П. Шкурин.

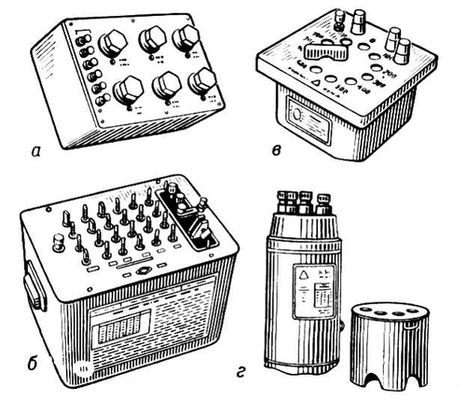

Рис. 1. Измерительные магазины с различными переключающими устройствами: а — с рычажным; б — со штепсельным; в — с вилочным; г — с зажимным.

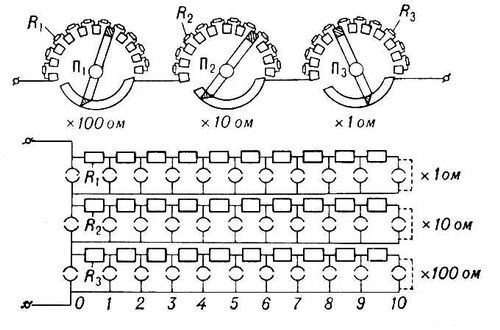

Рис. 2. Схемы трёх декадных магазинов сопротивлений: а — с рычажным переключающим устройством; б — со штепсельным переключающим устройством; R — омическое сопротивление; П — переключающее устройство (рычаг).
