Магнитограф солнечный, прибор для измерения магнитного поля на Солнце. Впервые был применен американским астрономом Х. Бабкоком в 1952 для регистрации продольной составляющей магнитного поля, а в последующие годы усовершенствован в СССР. Основные элементы Магнитограф солнечный: электрооптический светомодулятор, спектрограф, светоприёмники (фотоумножители), записывающее устройство. Метод измерения основан на Зеемана эффекте, в результате которого спектральная линия расщепляется на две s-компоненты, поляризованные по кругу в противоположных направлениях. Изображение Солнца фокусируется на щель спектрографа, за которой установлен электрооптический кристалл в комбинации с поляризатором. Под действием переменного электрического напряжения устройство пропускает s-компоненты, поочерёдно сдвигая линию на величину 2Dl (см.рис.). В фокальной плоскости спектрографа свет от крыла линии проходит через щель и падает на фотоумножитель, соединённый с усилителем, переменный сигнал которого регистрируется. Заштрихованная на рисунке площадь пропорциональна изменению интенсивности света, проходящего через щель, при очередном пропускании поляризованных компонент линий s₁ и s₂. При небольших расщеплениях сигнал Магнитограф солнечный пропорционален напряжённости продольного поля.

  Схема Магнитограф солнечный для измерения поперечного поля разработана советскими астрономами А. Б. Северным и В. Е. Степановым в 1959. В этом варианте Магнитограф солнечный перед щелью спектрографа помещается фазовая пластинка, превращающая линейную поляризацию света в круговую. Имеется конструкция Магнитограф солнечный — так называемый солнечный вектор-магнитограф, с помощью которого измеряются одновременно все три компоненты поля. Магнитограф солнечный обычно снабжены устройством для составления карт магнитного поля Солнца, яркости и скорости движения вещества на отдельных участках или на всей поверхности Солнца. Чувствительность современных Магнитограф солнечный 0,3—1 гс для продольного и 50—100 гс для поперечного магнитного поля.



  Лит.: Степанов В. Е., Северный А. Б., Фотоэлектрический метод измерения величины и направления магнитного поля на поверхности Солнца, «Известия Крымской астрофизической обсерватории», 1962, т. 28; Solar magnetic fields, ed. R. Howard, Dordrecht, 1971.



  В. А. Котов.

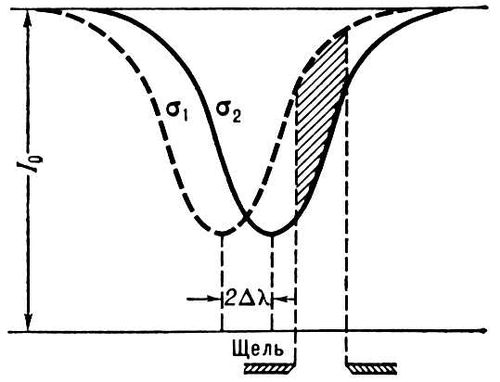

Рис. к ст. Магнитограф солнечный.
