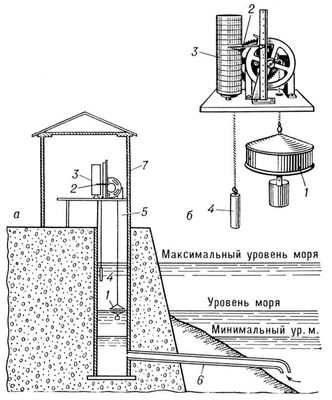

Мареограф (от латинского mare — море и ...граф), прибор для измерения и непрерывной автоматической регистрации колебаний уровня моря. Существуют Мареограф прибрежные и для открытого моря. Наиболее распространён прибрежный Мареограф, используемый в постоянных пунктах наблюдений, — поплавковый самописец уровня моря (СУМ). Принцип его работы основан на преобразовании вертикальных перемещений поплавка 1 (рис.) в пропорциональные перемещения пера 2, записывающего их на диаграммной ленте 3 (мареограмме), надетой на барабан, приводимый во вращение часовым механизмом. В зависимости от величины колебаний уровня моря в данном месте применяют СУМ с масштабом записи 1 : 10, 1 : 20, 1 : 40. Поплавковый Мареограф устанавливается в колодце 5, соединённом с морем трубой 6 или отверстием в стенке. Колодец гасит ветровые волны и предохраняет поплавок от внешних воздействий. Для передачи показаний на расстояние (по проводам или радио) имеются дополнительные устройства, в которых вертикальные перемещения поплавка преобразуются в электрические импульсы. В прибрежной зоне морей используются также Мареограф, принцип действия которых основан на измерении гидростатического давления столба воды. Датчик уровня устанавливается на дно или крепится у подводной части гидротехнического сооружения. Для изучения колебаний уровня на временных пунктах применяются автономные гидростатические Мареограф (ГМ-28), в которых датчик и регистратор смонтированы в одном контейнере. В другом типе гидростатических Мареограф регистрирующая часть устанавливается на берегу, а изменения давления передаются к регистратору по трубке. В этих приборах, кроме записи на ленту, производится передача уровня по радио. Схема установки мареографа СУМ в колодце (а) и его устройство (б): 1 — поплавок; 2 — перо; 3 — барабан с диаграммной лентой; 4 — противовес; 5 — колодец; 6 — труба, соединяющая колодец с морем; 7 — будка, в которой устанавливается прибор. Мареограф открытого моря основаны также на принципе регистрации изменения гидростатического давления. Они могут ставиться на дно при глубине до 200—250 м и вести автономную запись до месяца.
Лит.: Истомин Ю. В., Морская гидрометрия, Л., 1967; Справочник по гидрометеорологическим приборам и установкам, Л., 1971. Мареограф Мареограф Зотин. |
||||||||||||||||||||||||||||||||||||||||||||||
|
