Мегомметр (от мега..., ом и ...метр), прибор для измерения очень больших (свыше 10⁵ом) электрических сопротивлений. Применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. Наибольшее распространение получили Мегомметр, состоящие из генератора переменного тока с рабочим напряжением до 500 в, двухрамочного магнитоэлектрического логометра, шкалы, проградуированной в Мом, и добавочных сопротивлений (рис.). Рамки логометра образуют две параллельные ветви, в одну из которых включено измеряемое сопротивление r_x. При измерении с помощью Мегомметр сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени. Погрешность измерений составляет 1—5 %; шкала Мегомметр нелинейна. Существуют также электронные Мегомметр и Мегомметр с цифровым отсчётом.

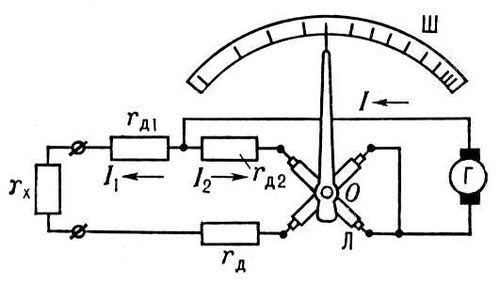

Электрическая схема мегомметра: Г — генератор; Л — логометрическая измерительная система; Ш — шкала; r_д1, r_д2, r_д — добавочные сопротивления; r_x — измеряемое сопрогивление; I₁, I₂ — токи в рамках логометра; I — ток генератора: О — обмотки логометра.



  Лит.: Попов В. С., Электротехнические измерения и приборы, 7 изд., Мегомметр, 1963.

  Е. Г. Билык.
