Межцентромер, зубоизмерительный прибор, предназначенный для определения отклонений и колебаний измерительного межцентрового (межосевого) расстояния у зубчатых колёс. Межцентромер появились в 20-х годах 20 века. При проверке контролируемое колесо зацепляется с измерительным колесом (рис.). Одно колесо прижимается к другому в радиальном направлении, т. е. осуществляется зацепление без бокового зазора, колёса соприкасаются одновременно по левым и по правым профилям зубьев (поэтому метод называется комплексным двухпрофильным). Таким образом создаётся специальная зубчатая передача, в которой определяют отклонение от установленного на приборе номинального межцентрового расстояния и его колебания за 1 оборот контролируемого колеса и за малые доли оборота. Наиболее часто Межцентромер пользуются при контроле цилиндрических зубчатых колёс. Межцентромер изготовляют трёх типоразмеров: для межцентровых расстояний 120—150; 300—400; 500—1000 мм. При контроле Межцентромер определяются лишь радиальные погрешности обработки зубчатых колёс; тангенциальные погрешности обработки совсем не выявляются или выявляются лишь частично. Однако благодаря простоте конструкции прибора и схемы измерения Межцентромер получили распространение при серийном и массовом производстве зубчатых колёс. Межцентромер называются также приборы для измерения расстояний между центрами отверстий или осями валов, например штангенциркуль-М. (см. Штангенинструмент).

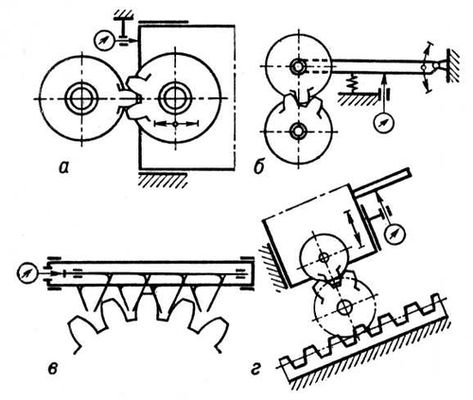

Лит.: Марков Н. Н., Зубоизмерительные приборы, Межцентромер, 1965; Тайц Б. А., Точность и контроль зубчатых колес, Межцентромер, 1972. Схемы межцентромеров: а — с радиальным перемещением измерительной каретки; б — с угловым перемещением измерительной каретки; в — с тангенциальным смещением двух измерительных реек, зацепляющихся одна с правым, а другая с левым профилем контролируемого зубчатого колеса; г — автомат с радиальным смещением измерительной каретки при прокатывании контролируемого колеса по рейке под измерительным колесом. Н. Н. Марков. |
||||||||||||||||||||||||||||||||||||||||||||||
|
