Штангенинструмент, обобщённое название средств измерения и разметки внешних и внутренних размеров. Штангенинструмент представляет собой две измерит. поверхности (губки), между которыми устанавливается размер, одна из которых (базовая) составляет единое целое с линейкой (штангой), а другая соединена с двигающейся по линейке рамкой. На линейке наносятся через 1 мм деления, на рамке устанавливается или гравируется нониус. В целях повышения надёжности Штангенинструмент изготовляется из материалов с высокой износостойкостью и не подвергающихся коррозии, для чего используются закалённые стали, хромирование и армирование рабочих поверхностей твёрдым сплавом. Известны Штангенинструмент, изготавливаемые из пластмассы. В СССР выпускается нескольких видов и типоразмеров Штангенинструмент с размером отсчёта 0,05 и 0,1 мм. Выпуск Штангенинструмент с размером отсчёта 0,02 мм прекращен. В зависимости от назначения и конструктивных особенностей Штангенинструмент разделяются на штангенциркули, штангенрейсмасы, штангенглубиномеры (см. Глубиномер) и штангензубомеры.

  Наиболее распространённый Штангенинструмент — штангенциркуль (рис. 1). Первые штангенциркули с нониусом появились в конце 18 в. в Лондоне, хотя деревянные штангенциркули без нониуса применялись уже в 17 в. В зависимости от конструкции и числа измерит. губок штангенциркули изготовляются трёх видов и 8 типоразмеров. Для пределов измерения до 400 мм обе измерительные губки могут сдвигаться вплотную при нулевом отсчёте. На больших размерах начало измерения не совпадает с нулевой отметкой. Штангенциркули с пределом измерения от 0 до 125 (150) мм и размером отсчёта 0,1 мм имеют двусторонние губки (рис. 1, а), служащие для измерения наружных (нижние губки) и внутренние (верхние губки) размеров, и линейки глубиномера для измерения высоты уступов, глубин пазов, проточек и т.д. Штангенциркули с верх. пределом измерения до 250 (160) мм и размером отсчёта 0,1 или 0,05 мм (рис. 1, б) имеют также двусторонние губки, но нижние губки используются для наружных и внутренних измерений, а верхние для разметки или измерений наружных размеров внутри узких неглубоких проточек. Разметочными губками можно наносить параллельные линии, окружности и другие элементы контура изготовляемых деталей (см. Разметочный инструмент). В этих штангенциркулях губки для измерения внутренних размеров имеют цилиндрические измерительные поверхности. Размер этих губок в сведённом состоянии, равный обычно 10 мм, маркируется на нерабочей поверхности губок и при измерении внутренних размеров прибавляется к отсчёту. Штангенциркули с верхними пределами измерений от 400 до 2000 мм имеют односторонние губки, по конструкции аналогичные нижним губкам штангенциркуля, показанного на рис. 1, б. Два последних вида штангенциркуля имеют т. н. микрометрическую подачу (используемую в основном при разметке) для более точной установки размера. Размер отсчёта у этих штангенциркулей — 0,1 мм.

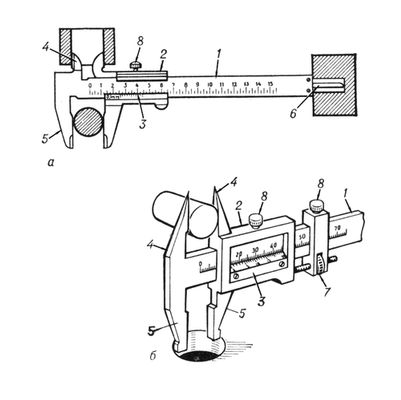

Рис. 1. Штангенциркуль: 1 — штанга; 2 — рамка; 3 — нониус; 4 — верхние губки; 5 — нижние губки; 6 — линейка глубиномера; 7 — микрометрическая подача; 8 — стопорные винты.

Штангенрейсмас (рис. 2), в отличие от штангенциркуля, вместо неподвижной губки имеет основание, ниж. поверхность которого является рабочей и соответствует нулевому отсчёту по шкале. На рамке штангенрейсмаса вместо подвижной губки установлена державка, в которой при разметке укрепляются разметочные ножки или чертилки, а при измерении — специальные измерит. губки или кронштейн для крепления отсчётной головки (например, индикатор часового типа). Штангенрейсмас обычно используется при работе на плите, где он устанавливается совместно с деталью, которую необходимо разметить или измерить. Нанесение линий на размечаемой детали осуществляется чертилкой при перемещении штангенрейсмаса по поверхности плиты. Штангенрейсмасы изготовляются 6 типоразмеров с размером отсчёта 0,05 мм при верх. пределах измерений до 400 мм и 0,1 мм при пределах измерений от 400 мм до 2000 мм.

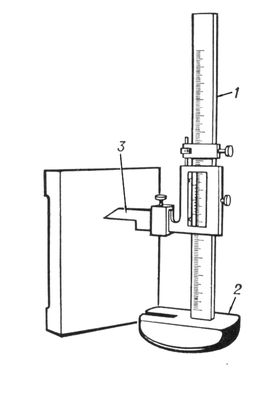

Рис. 2. Штангенрейсмас: 1 — штанга; 2 — основание; 3 — чертилка.

Штангензубомер предназначается для измерения толщины зуба и представляет собой сочетание штангенглубиномера и штангенциркуля. Вертикальная линейка штангензубомера предназначена для установки высоты от вершины зуба, на которой производится измерение толщины зуба, а горизонтальное устройство предназначено для непосредственного измерения толщины зуба. Штангензубомеры изготовляются (два типоразмера) для измерения толщины зуба колёс с модулем до 36 мм с размером отсчёта 0,05 мм. Из-за быстрого износа наконечников, относительно малой точности штангензубомеры всё больше заменяются зубомерами смещения (тангенциальными зубомерами).

  Н. Н. Марков.
