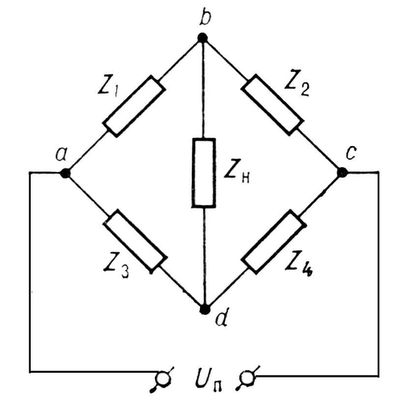

Мостовая цепь, мост электрический, электрический четырёхполюсник, к одной паре зажимов (полюсов) которого подключен источник питания, а к другой — нагрузка. Классическая Мостовая цепь состоит из четырёх сопротивлений, соединённых последовательно в виде четырёхугольника (рис.), причём точки а, b, c и d называются вершинами. Ветвь, содержащая источник питания UП, называется диагональю питания, а ветвь, содержащая сопротивление нагрузки ZH — диагональю нагрузки или указательной диагональю. Сопротивления Z1, Z2, Z3 и Z4, включенные между двумя соседними вершинами, называются плечами Мостовая цепь Диагонали Мостовая цепь, как мостики, соединяют две противолежащие вершины (диагональ нагрузки, например, ранее так и называлась — мост). Схема, представленная на рис., известна в литературе как четырёхплечий мост, или мост Витстона (Уитстона). Схема четырёхплечего моста. Разность потенциалов в точках b и d и, следовательно, ток в диагонали нагрузки будут равны нулю при любых значениях эдс источника питания, если сопротивления плеч моста удовлетворяют равенству: Это равенство называется условием равновесия четырёхплечего моста. В Мостовая цепь постоянного тока равновесие может быть достигнуто регулировкой одного из сопротивлений плеч. В Мостовая цепь переменного тока условие равновесия связывает комплексные величины; это условие распадается на два равенства, каждое из которых связывает действительные числа — параметры плеч (сопротивления, индуктивности, ёмкости, частоту). Поэтому в общем случае для уравновешивания Мостовая цепь переменного тока требуется регулировка по крайней мере двух параметров моста. Различают Мостовая цепь, равновесие которых зависит от частоты питающего напряжения, и Мостовая цепь, уравновешенные при любой частоте питания. Условие равновесия частотно-зависимых Мостовая цепь в качестве одной из переменных величин содержит частоту питающего напряжения. На основе уравновешенных Мостовая цепь создают главным образом устройства для измерения электрических сопротивлений, ёмкостей, индуктивностей — мосты измерительные; в комплекте с первичными преобразователями параметрического типа они широко применяются для измерения неэлектрических величин (температуры, деформаций, ускорений и т. п.). Мостовая цепь в неуравновешенном режиме часто используется в качестве, например, преобразователя, выходная величина которого — ток или напряжение в диагонали нагрузки. Мостовая цепь переменного тока могут работать также в режимах полуравновесия и квазиравновесия. Важная разновидность Мостовая цепь — двойные трёхполюсники, которые применяются для защиты цепей от помех и наводок, главным образом на высоких частотах. Мостовая цепь широко распространены в различных устройствах электротехники и радиотехники. Примером использования Мостовая цепь может служить параметрический стабилизатор напряжения — четырёхплечий мост с нелинейным сопротивлением в одном из плеч. В такой Мостовая цепь напряжение на диагонали нагрузки мало зависит от колебаний питающего мост напряжения. Стабилизатор одинаково хорошо функционирует как на постоянном, так и на переменном токе. Др. примером может служить выпрямитель тока, собранный по схеме Мостовая цепь, являющийся преобразователем переменного тока в постоянный. Мостовая цепь применяются в измерительной технике, автоматике, телемеханике, вычислительной технике и технике связи.
Лит.: Карандеев К. Б., Мостовые методы измерений, Киев, 1953; Белецкий А. Ф., Основы теории линейных электрических цепей, М., 1967; Смолов В. Б., Кантор Е. Л., Мостовые вычислительные устройства, Л., 1971; Основы электроизмерительной техники, М., 1972. В. Н. Малиновский.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
