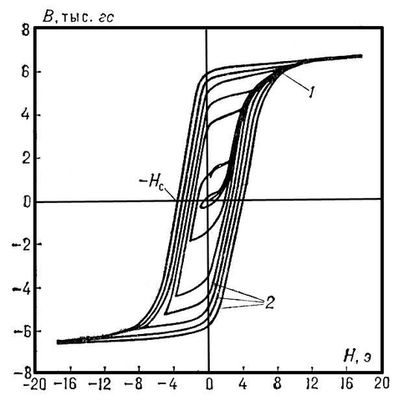

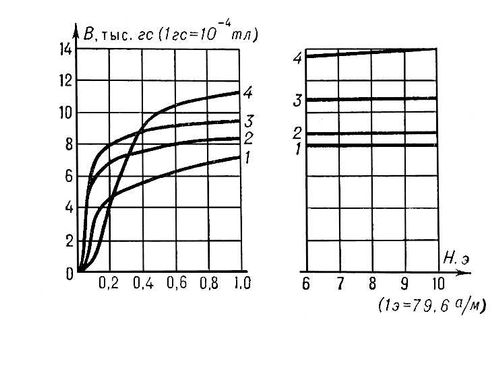

Намагничивания кривые, графики, таблицы или формулы, показывающие зависимость намагниченностиJ или магнитной индукцииВ от напряжённости магнитного поляН. Если известна зависимость J(H), то по ней можно построить для того же вещества кривую индукции В(Н), т. к. одновременные значения В, J, Н, относящиеся к одному элементу объёма вещества, связаны тождеством: В = Н + 4pJ (в СГС системе единиц) или В = m0 (Н + J) (в единицах СИ, здесь m0 — магнитная постоянная). Намагничивания кривые магнитных материалов зависят не только от физических свойств материалов и внешних условий, но и от последовательности прохождения различных магнитных состояний, в связи с чем рассматривают несколько видов Намагничивания кривые: а) кривые первого намагничивания (рис. 1) — последовательности значений J или В, которые проходятся веществом при монотонном возрастании Н из начального состояния с B = H = J = 0 (при этом Н не меняет направления); б) кривые цикличного перемагничивания (или статические петли гистерезиса) — зависимости В(Н) или J(H), получаемые после многократного прохождения определённого интервала значений Н в прямом и обратном направлениях (рис. 2); в) основные (или коммутационные) кривые — геометрическое место вершин симметричных петель перемагничивания (рис. 2) и др. Рис. 1. Кривые первого намагничивания пермаллоевых сплавов: 1 — хромистый пермаллой; 2 — молибденовый пермаллой; 3 — пермаллой с 75,8% Ni, остальное Fe; 4 — пермаллой с 45% Ni, остальное Fe. Рис. 2. Семейство симметричных петель гистерезиса (2) и основная кривая намагничивания (1) для молибденового пермаллоя (79% Ni, 4% Mo, 0,2% Mn, остальное Fe). По Намагничивания кривые определяют характеристики магнитных материалов (намагниченность остаточную, коэрцитивную силуHc, магнитную проницаемость и др.), они служат для расчётов магнитных цепей электромагнитов, магнитных пускателей, реле и др. электротехнических устройств и приборов.
Лит.: Кифер И. И., Испытания ферромагнитных материалов, 3 изд., М., 1969; Бозорт Р., Ферромагнетизм, пер. с англ., М., 1956.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
