Реактивная лампа, устройство, состоящее из электронной лампы и подключенной к ней фазосдвигающей цепи; обладает управляемым реактивным входным сопротивлением. Простейшая фазосдвигающая цепь содержит резистор R и конденсатор С, соединённые последовательно (рис.). Если (рис., а) выбрать 1/wC>>R, то фаза напряжения U_c на управляющей сетке лампы (обычно пентода) будет опережать фазу напряжения U_a на аноде на угол ~ 90° и фаза тока l_a в цепи анода, практически одинаковая с фазой U_c будет опережать U_a на тот же угол. Если (рис., б) 1/wC<<R, то вместо опережения будет иметь место отставание по фазе. Такой сдвиг фаз (на 90°) между напряжением и током характерен для реактивных элементов электрической цепи — конденсатора и катушки индуктивности. Следовательно, сопротивление участка анод — катод лампы (входное сопротивление Реактивная лампа) эквивалентно ёмкостному (рис., а) или индуктивному сопротивлению (рис., б). Величину реактивного сопротивления можно в некоторых пределах изменять, если управлять анодным током лампы, например изменяя по заданному закону напряжение смещения на управляющей или защитной сетке.

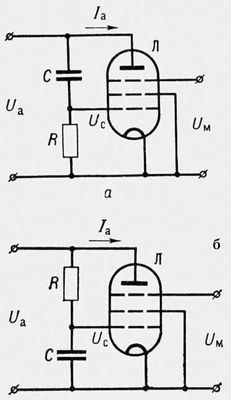

Схемы реактивнах ламп, эквивалентных ёмкости (а) и индуктивности (б): U_a — анодное напряжение; U_c — напряжение на сетке; I_a — анодный ток; U_m — управляющее напряжение; Л — электронная лампа (пентод); R — резистор и С — конденсатор фазосдвигающей цепи.

  Реактивная лампа применяют для автоподстройки частоты генераторов электрических колебаний, электронной перестройки собственной частоты резонансных контуров, при частотной модуляции колебаний и т.д. С развитием полупроводниковой электроники Реактивная лампа в радиотехнических устройствах практически полностью вытеснены аналогичными им по своим функциям устройствами, использующими варикапы (варакторы) и (реже) транзисторы (см. Реактивный транзистор).



  Лит.: Артым А. Д., Теория и методы частотной модуляции, М. — Л., 1961; Гоноровский И. С., Радиотехнические цепи и сигналы, 2 изд., М., 1971.

  М. В. Капранов.
